체크무늬 강판

Tianjin Shunchen Industrial은 체크무늬 강판을 생산하는 중국 전문 제조업체이자 공급업체입니다. 열간 압연 및 냉간 엠보싱 통합 성형 기술을 채택한 당사 플레이트는 뛰어난 미끄럼 방지 성능, 높은 구조적 강성 및 깔끔한 장식 패턴을 특징으로 하며 산업용 플랫폼, 통로, 차량 바닥 및 도시 장식에 사용되는 일반 평강판의 미끄러운 표면, 열악한 하중 용량, 쉽게 녹슬고 단일 외관의 문제점을 해결합니다. 무료 샘플 및 경쟁력 있는 견적에 대한 문의를 환영합니다.

문의 보내기

제품 설명

Tianjin Shunchen Industrial은 12년의 수출 경험을 보유한 선도적인 철강 제품 제조업체로 다기능 구조용 철강 재료를 전문으로 하고 있습니다. 우리의 천진 생산 기지에는 3개의 완전 자동 엠보싱 압연 생산 라인과 국가 수준의 재료 테스트 연구소가 있으며, 중하중 산업, 해안 습한 지역, 공공 및 차량 제조 시나리오에 적용할 수 있는 열간 압연 및 냉간 압연 미끄럼 방지 체크판의 R&D 및 생산에 중점을 두고 있습니다.

미끄럼 방지 질감이 없는 매끈한 평강판과 달리 체크형 강판은 동기 압연 성형을 통해 일체형 융기 패턴(다이아몬드, 렌틸, 1바, 3바)을 형성하며, 패턴이 견고하게 결합되어 벗겨지거나 떨어지지 않습니다. 정확한 두께와 패턴 높이 폐쇄 루프 제어 기술을 채택합니다. 10년의 금속판 테스트 경험을 보유한 당사의 QC 감독자는 모든 배치에 대한 전체 공정 검사를 감독하여 패턴 높이 편차 ≤0.1mm, 안정적인 두께 공차, 박리 없는 균열 및 피트 없는 표면을 보장합니다. 모든 제품은 GB, ASTM, EN 및 JIS 표준을 준수하며 완전한 밀 테스트 인증서(MTC EN 10204 3.1) 및 제3자 SGS 검사 보고서를 제공할 수 있습니다.

실제 성능 테스트

1. 미끄럼 방지 마찰계수 테스트(타사 SGS 테스트)

테스트 표준: ASTM E303-22 미끄럼 저항 테스트

테스트 조건: 건식 및 습식 이중 작업 조건, 20kg 테스트 하중, 표준 고무 마찰 헤드

테스트 샘플:

일반 평면 탄소강판

3mm 다이아몬드 Q235B 체크무늬 플레이트

6mm 렌즈콩 Q355B 체크무늬 접시

주요 결과:

일반 평판 습식 마찰 계수: 0.23, 매우 미끄럽고 추락 위험이 높음

Q235B 다이아몬드 플레이트 습식 마찰 계수: 0.58, 미끄럼 방지 성능 152% 증가

Q355B 렌즈콩 판 젖은 마찰 계수: 0.67, 미끄럼 방지 성능 191% 증가

2. 하중 지지 및 굽힘 기계적 검증

표준 실온 압축에서 테스트한 핵심 기계적 표시기는 다음과 같습니다.

Q235B 체크무늬 판: 인장 강도 ≥375MPa, 항복 강도 ≥235MPa

Q355B 체크무늬 판: 인장 강도 ≥470MPa, 항복 강도 ≥355MPa

엠보싱 패턴은 강화된 구조를 형성하여 전반적인 플레이트 강성을 크게 향상시키고 균일한 무거운 하중 하에서 굽힘 변형을 효과적으로 줄여 장경간 플랫폼 부설에 적합합니다.

3. 중성염수분무 내식성 시험

테스트 표준: ASTM B117 중성 염수 분무 테스트

시험 조건 : 5% 염화나트륨 용액 연속 분사

테스트 결과:

무도장 일반 평판 : 120시간 경과 후 붉은 녹 발생

오리지널 열간압연 검정색 체크판: 320시간 후에도 눈에 띄는 녹이 발생하지 않음

맞춤형 용융 아연 도금 체크판: 1800시간 후에도 녹이나 코팅 손상 없음

실제 사용자 시나리오 및 검증된 사례

사례 1: 항만 화물 플랫폼 혁신 프로젝트(Singapore Port Logistics Co., Ltd.)

문제: 원래의 평강 플랫폼은 비오는 날 매우 미끄러워서 미끄러짐 사고가 자주 발생했습니다. 컨테이너에 무거운 하중을 가하면 얇은 철판이 심하게 변형되어 매년 교체가 필요하고 안전 관리 비용도 많이 듭니다.

해결책: 해안 염무 환경에 적응하기 위해 6mm Q355B 렌즈콩 체크무늬 플레이트, 맞춤형 용융 아연 도금 부식 방지 처리를 채택합니다.

결과: 8년간의 옥외 항만 서비스 이후 대규모 변형이 발생하지 않았으며 표면 미끄럼 방지 성능이 안정적으로 유지되었으며 미끄럼 사고율이 90% 감소했으며 연간 플랫폼 유지 관리 비용이 72% 감소했습니다. 연간 구매량은 1100톤에 달해 6년 연속 안정적인 협력 관계를 유지하고 있습니다.

사례 2: 공장 작업장 계단 및 통로 프로젝트(Zhejiang Heavy Equipment Manufacturing Co., Ltd.)

산업: 산업공장 건설

문제: 기존 시멘트 계단 디딤판은 빠르게 마모되고 기계 오일이 쉽게 축적되어 미끄러워집니다. 수입 미끄럼 방지판은 배송주기가 길고 조달 비용이 높습니다.

해결책: 현장 용접 설치를 위한 맞춤형 고정 크기 절단인 3mm Q235B 다이아몬드 체크판을 채택합니다.

결과: 오일 얼룩은 청소가 쉽고, 기름지고 습한 작업장 환경에서 안정적인 미끄럼 방지 효과가 있으며, 사용 수명이 2년에서 9년으로 연장되고, 재료비가 수입 대안에 비해 45% 절감됩니다. 공장은 2단계 확장의 모든 통로와 계단에 체크무늬 플레이트를 완전히 채택했습니다.

사례 3: 도시 버스 정류장 및 보행자 육교 시립 프로젝트(중국 중부 시 건설 그룹)

산업: 지방자치단체 건설

문제: 시립 보행자 통로에는 미끄럼 방지 기능과 통일된 조경 미학이 모두 필요합니다. 일반 미끄럼 방지판은 패턴이 고르지 않고 평탄도도 좋지 않아 지자체 승인 기준에 맞지 않습니다.

솔루션: 균일한 패턴 높이를 갖춘 냉간 압연 미세 1바 체크판, 도시 경관 디자인에 어울리는 맞춤형 컬러 페인트 코팅.

결과: 균일한 표면 질감, 보행자 흐름이 많거나 비가 오는 날씨에도 안정적인 미끄럼 방지 성능이 시의 일회성 승인을 통과했습니다. 여러 도시의 육교, 버스 승강장 및 공원 산책로에 대해 널리 홍보됩니다.

실제 고객 리뷰

"해안 항구는 심한 염무와 강철 바닥재의 무거운 하중 조건에 직면해 있습니다. Q355B 렌즈콩 체크무늬 플레이트는 강력한 하중 용량과 신뢰할 수 있는 미끄럼 방지 성능을 제공하여 항구 운영 안전성을 크게 향상시킵니다. 배치 품질이 일관되고 배송이 항상 일정대로 이루어집니다."

—— Mark Thompson, Singapore Port Logistics Co., Ltd. 인프라 관리자

"모든 공장 계단과 작업장 통로를 다이아몬드 체크판으로 덮었습니다. 표면에 기계유가 묻어도 미끄럼 방지 효과가 완벽하게 작동하여 연간 유지관리 비용이 크게 절감되었습니다."

—— Liu Gang, Zhejiang Heavy Equipment Manufacturing Co., Ltd. 공장 이사

"시립 프로젝트에서는 자재 외관 및 안전 표시에 대한 엄격한 기준을 적용합니다. 귀하의 체크무늬 강판은 깔끔한 패턴, 안정적인 기계적 특성 및 완벽한 검사 문서를 특징으로 하여 당사의 모든 시립 교통 프로젝트에 지정된 미끄럼 방지 바닥재로 지정되었습니다."

—— Huang Ming, 중국 중부 지방 건설 그룹 수석 엔지니어

검증된 제품 매개변수

(1) 일반실행기준

표준형	표준번호	해당 지역 및 산업
중국 표준	GB/T 3277-2015, GB/T 700-2006	중국, 동남아시아
미국 표준	ASTM A36, ASTM A1011/A1018	북미, 중동
유럽 표준	EN 10025-2, EN 10130	유럽, 아프리카
일본표준	JIS G3101, JIS G3131	아시아, 일본

(2) 핵심 기술 매개변수

매개변수 카테고리	특정 지표
재료 등급	Q235B, Q355B, SS400, A36, S235JR, S355JR
패턴 유형	다이아몬드, 렌즈콩, 1바, 3바 미끄럼 방지 패턴
플레이트 종류	열간압연 체크무늬판, 냉간압연 체크무늬판, 아연도금 체크무늬판
기본 두께	2.0mm – 12.0mm
패턴 높이	0.8mm – 2.0mm(맞춤형)
너비	1000mm – 1800mm
길이	2000mm – 12000mm, 맞춤형 길이로 절단 가능
두께 공차	±0.2mm – ±0.6mm (두께에 따라 다름)
표면 처리	블랙 오리지널 롤링, 용융 아연 도금, 정전 페인트, 방청 오일 코팅

(3) 화학성분(중량%)

재료	C	시	망	P	S
Q235B	≤0.17	≤0.35	0.30-0.65	≤0.045	≤0.045
Q355B	≤0.24	≤0.55	1.00-1.60	≤0.035	≤0.035
A36	≤0.29	≤0.40	0.80-1.20	≤0.040	≤0.050

(4) 기계적 성질

재료	인장강도(MPa)	항복강도(MPa)	신장률(%)
Q235B	375-500	≥235	≥25
Q355B	470-630	≥355	≥21
A36	400-550	≥250	≥23

핵심 장점

1. 확실한 테스트 데이터, 완전히 추적 가능한 성능: 모든 미끄럼 방지 마찰, 하중 지지 및 내식성 데이터는 SGS 제3자 실험실 테스트 및 장기 현장 엔지니어링 검증에서 파생되며 프로젝트 승인을 위해 전체 테스트 보고서가 제공됩니다.

2. 우수한 미끄럼 방지 및 고하중 성능: 통합된 엠보싱 패턴은 절대 떨어지지 않습니다. 마찰계수는 평강을 훨씬 능가합니다. 패턴 강화는 플레이트 강성을 향상시켜 무거운 하중 하에서 굽힘 변형을 방지합니다.

3. 안정적인 성형 공정 및 균일한 표면 품질: 원스텝 동기 압연 성형, 일관된 패턴 높이, 뒤틀림 없는 평평한 베이스, 절단, 용접 및 2차 가공이 용이합니다.

4. 다양한 맞춤형 표면 솔루션: 실내, 실외, 해안 소금 안개, 유성 작업장 및 기타 복잡한 작업 환경과 일치하는 원시 흑판, 아연 도금, 페인트 방청 처리를 지원합니다.

5. 완벽한 자격 및 안정적인 공급 능력: ISO9001:2015 인증, 수출 통관 및 엔지니어링 승인 문서 전체 세트; 빠른 배송을 보장하는 대규모 현물 재고.

적합

· 항만 및 물류: 화물 플랫폼 바닥재, 컨테이너 야적장 통로, 트럭실 미끄럼 방지 바닥재

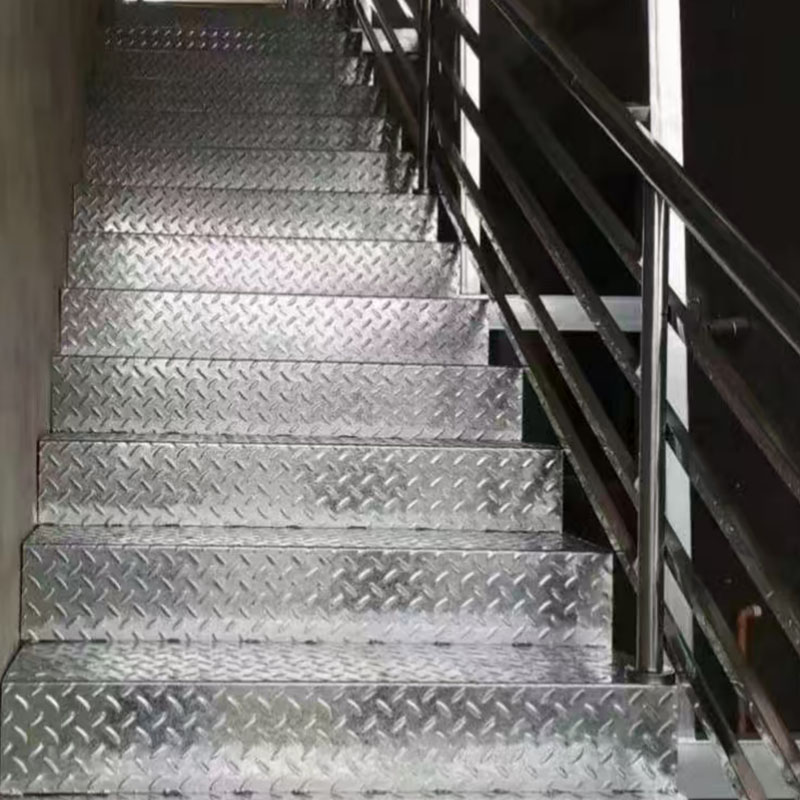

· 산업공장 : 작업장 계단 디딤판, 장비 운영 플랫폼, 공장 격리 통로

· 지자체 건설: 보행자 육교 바닥재, 버스 정류장 승강장, 공원 조경 산책로

· 건설 엔지니어링: 건축 계단판, 지하 차고 경사로, 임시 건축 통로

· 차량 제조: 트럭, 트레일러, 엔지니어링 차량 섀시 미끄럼 방지 바닥재

· 농업 및 기계: 농기구 운영 플랫폼, 사육장 미끄럼 방지 바닥

· 선박 및 해양: 선박 갑판 통로, 소형 해양 장비 플랫폼

왜 천진 순천을 선택해야 합니까?

항구, 공장 및 도시 건설 프로젝트를 위한 내구성이 뛰어난 미끄럼 방지 체크 무늬 강판을 찾고 계십니까? 12년의 수출 경험과 글로벌 엔지니어링 프로젝트를 통해 검증된 제품을 갖춘 체크판 전문 제조업체인 Tianjin Shunchen Industrial을 선택하십시오.

4,000톤의 표준사양 현물재고를 연중 유지하여 3~7일 이내 납품을 지원합니다. 당사의 전문 기술팀은 귀하의 프로젝트 환경에 따라 패턴, 두께 및 부식 방지 처리에 대한 맞춤형 솔루션을 제공합니다. 공장 직접 판매는 중간 링크를 제거하여 경쟁력 있는 가격과 안정적인 배치 일관성을 제공합니다. 무료 샘플과 자세한 견적을 받으려면 지금 문의하세요!

실제 제품 및 배송 갤러리

생산 및 품질검사

완전 자동 엠보싱 압연 생산 라인

온라인 두께 및 패턴 높이 검출기(100% 일괄 샘플링 검사)

마찰계수 시험기

중성 염수 분무 노화 시험 장비

제품 디스플레이

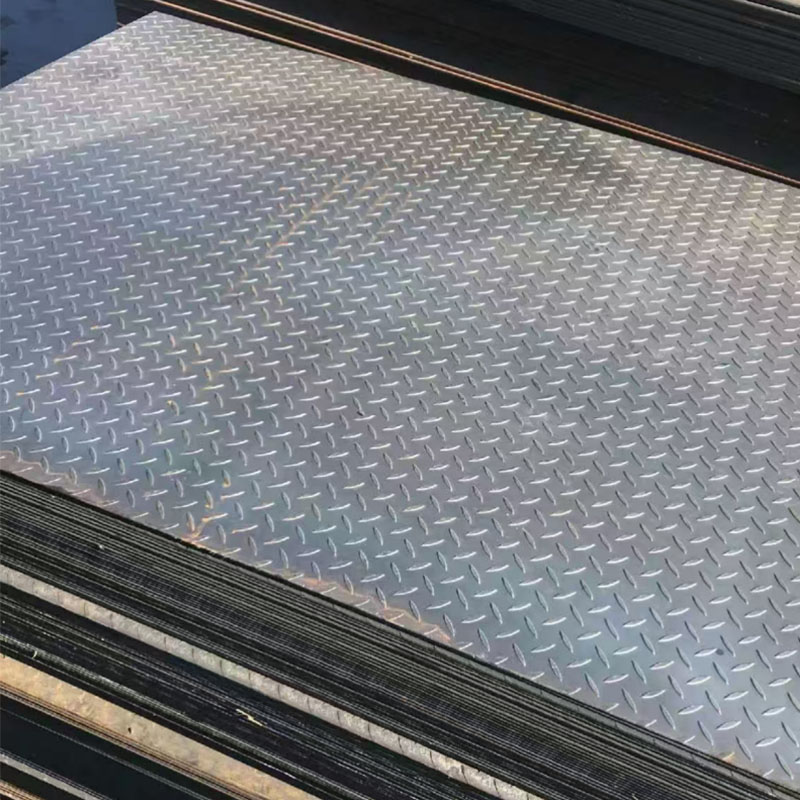

3mm 다이아몬드 패턴 열간압연 체크판

6mm 렌즈콩 Q355B 미끄럼 방지 플레이트

냉간압연 1바 미세무늬 체크판

용융 아연 도금 부식 방지 체크판

배송 및 포장
