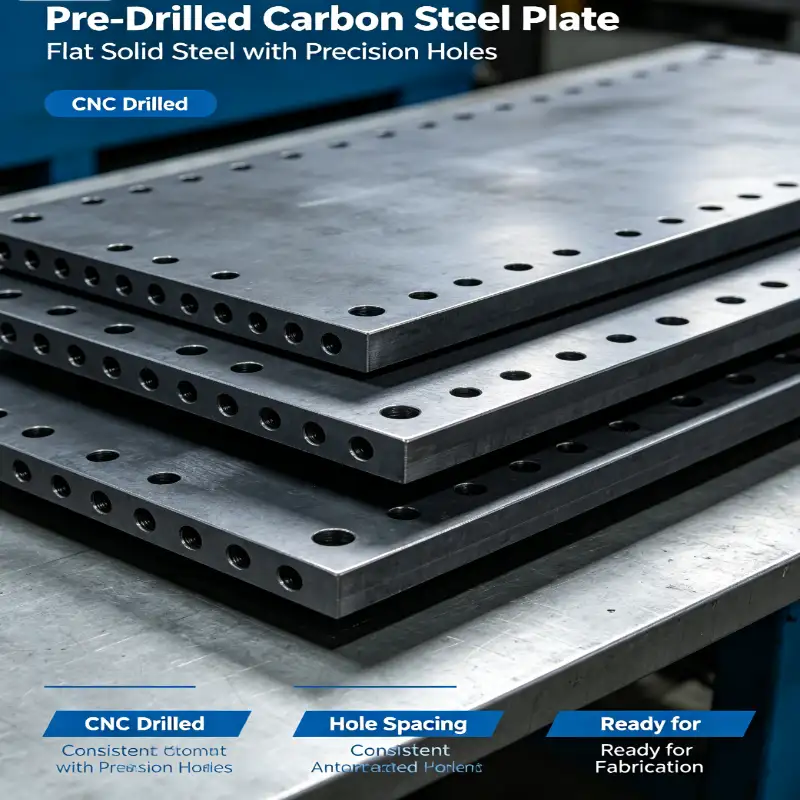

사전 드릴링된 탄소 강판

Tianjin Shunchen Industrial은 사전 뚫린 탄소강판을 생산하는 중국 전문 제조업체이자 공급업체입니다. CNC 정밀 드릴링 기술과 전면적인 품질 관리를 통해 당사의 즉시 설치 가능한 플레이트는 현장 2차 드릴링 공정을 없애고 건설 및 기계 프로젝트의 낮은 드릴링 효율성, 큰 위치 편차 및 높은 처리 비용이라는 문제점을 해결합니다. 철골 구조물 매립, 장비 베이스 및 브래킷 제작에 널리 사용되며, 무료 샘플 및 맞춤형 견적에 대한 문의를 환영합니다.

문의 보내기

제품 설명

Tianjin Shunchen Industrial은 12년의 수출 경험을 보유한 Pre-drilled Carbon Steel Plate 제조업체와 같은 선도적인 철강 제품으로 정밀 가공 구조용 철강 제품을 전문으로 합니다. 우리의 천진 생산 기지에는 국가 수준의 재료 테스트 실험실에서 지원하는 5세트의 고속 CNC 드릴링 머신, 자동 디버링 라인 및 전체 치수 테스트 장비 세트가 갖추어져 있습니다. 우리는 엔지니어링 및 제조 시나리오에서 빠른 설치와 비용 절감에 최적화된 정밀 천공 탄소강판의 R&D 및 생산에 중점을 두고 있습니다.

고객이 낮은 정밀도와 높은 인건비로 2차 드릴링을 수행해야 하는 일반 블랭크 강판과 달리 당사의 제품은 프로그래밍된 CNC 드릴링 기술을 채택하여 엄격하게 고객 도면을 기반으로 모든 구멍 위치를 한 번에 형성합니다. 철강 제조 검사 분야에서 10년의 경험을 보유한 당사의 품질 관리 엔지니어 Sun Tao는 각 배치의 전체 공정 검사를 직접 감독하여 구멍 위치 편차가 ±0.2mm 이하이고 구멍 가장자리에 버나 균열이 없도록 보장합니다. 모든 제품은 GB, ASTM, EN 및 JIS 표준을 준수하며 완전한 밀 테스트 인증서(MTC EN 10204 3.1) 및 제3자 SGS 검사 보고서를 제공할 수 있습니다.

실제 성능 테스트

1. 홀 위치 정확도 검증 테스트

테스트 표준: GB/T 1804-m, ASTM A6

테스트 샘플: 수동 현장 드릴링 플레이트, Tianjin Shunchen CNC 사전 드릴링 플레이트

주요 결과:

수동 드릴링: 평균 구멍 위치 편차 ±1.2mm, 최대 편차 최대 2.5mm, 조립 재작업률 12%

CNC 드릴 플레이트: 구멍 위치 편차 ≤±0.2mm, 정확도 6배, 일회성 조립 일치율 100%

2. 홀 가장자리 품질 및 기계적 성능 테스트

시험 항목 : 홀 모서리 균열 검출, 드릴링 전후 인장강도 비교

테스트 결과:

구멍 가장자리: 완전히 디버링 및 모따기 처리됨, 미세 균열 없음, 응력 집중 없음

기계적 특성: 인장 강도, 항복 강도 및 신율은 원래 베이스 플레이트와 일관되게 유지되며 드릴링 공정으로 인한 성능 손실이 없습니다.

3. 현장 조립 효율성 테스트

테스트 시나리오: 시뮬레이션된 강철 구조 내장 플레이트 설치, 각각 4개의 구멍이 있는 플레이트 100개

테스트 결과:

현장 천공 + 설치 : 총 32시간 작업

당사의 사전 드릴링 플레이트를 사용하여 직접 설치: 총 작업 시간 8시간, 시공 효율 75% 증가

실제 사용자 시나리오 및 검증된 사례

사례 1: 장쑤성 철강 구조 워크샵 임베디드 플레이트 프로젝트

산업: 철강 구조물 건설

문제: 이 프로젝트에는 다수의 내장 플레이트가 있었습니다. 현장 수동시추 작업은 효율성이 낮고 위치편차가 커 철골기둥 설치 불량 및 프로젝트 지연의 원인이 되었습니다.

해결책: Q235B 사전 천공 탄소 강판(두께 16mm)을 채택하십시오. 모든 구멍은 건축 도면에 따라 정확하게 천공되어 강철 기둥 앵커 볼트의 크기와 일치하며 배송 전에 완전히 처리됩니다.

결과: 설치 효율성이 65% 증가하고 구멍 위치 일치율이 100%에 도달했으며 프로젝트 기간이 12일 단축되었으며 현장 처리 비용이 45% 절감되었습니다. 5년간 지속적인 협력을 통해 누적 구매량이 1,200톤에 달합니다.、

사례 2: 산동 중장비 베이스 플레이트 프로젝트

산업: 기계 장비 제조

문제: 중장비용 자체 드릴 베이스 플레이트는 정밀도가 부족하여 장비 조립 정렬 불량, 비정상적인 진동 및 8%의 재작업률로 이어졌습니다.

해결책: 장비 조립 도면에 따라 엄격하게 드릴링된 사전 드릴링된 Q355B 탄소 강판(두께 20mm)을 채택하고 구멍 가장자리를 디버링하고 모따기하여 직접 조립할 수 있습니다.

결과: 조립 재작업률이 8%에서 0.5%로 감소하고, 생산 효율성이 40% 증가하고, 단위당 처리 비용이 28% 감소했습니다. 연간 구매량은 450톤에 이릅니다.

실제 고객 리뷰

"우리는 철골 구조 프로젝트에서 Tianjin Shunchen의 사전 드릴링된 임베디드 플레이트를 5년 동안 사용해 왔습니다. 구멍 위치 정확도가 매우 높아 현장 처리 시간이 크게 절약되고 재작업이 줄어듭니다. 항상 정시에 납품되므로 프로젝트 일정에 큰 도움이 됩니다." —— Zhou Jian, Jiangsu Hongda Steel Structure Engineering Co., Ltd. 프로젝트 관리자

"중장비 베이스 가공의 경우 홀 위치 정확도가 조립 품질을 직접적으로 결정합니다. CNC 드릴링된 플레이트는 정밀도가 안정적이어서 재작업률을 크게 줄이는 데 도움이 되었습니다. 이제 별도의 드릴링 공정을 준비할 필요가 없고 생산 효율성이 많이 향상되었습니다." —— Wang Qiang, Shandong Heavy Machinery Manufacturing Co., Ltd. 생산 이사

검증된 제품 매개변수

(1) 일반실행기준

표준형	표준번호	해당 지역 및 산업
중국 표준	GB/T 700-2006, GB/T 1591-2018	중국, 동남아시아
미국 표준	ASTM A36, ASTM A572 Gr.50	북미, 중동
유럽 표준	EN 10025-2	유럽, 아프리카
일본표준	JIS G3101 SS400	아시아, 일본

(2) 핵심 기술 매개변수

매개변수 카테고리	특정 지표
재료	Q235B, Q355B; A36, A572 Gr.50; S235JR, S355JR; SS400
판 두께	3mm – 50mm
플레이트 크기	길이 500-12000mm, 너비 500-2500mm (맞춤형)
드릴링 직경	Φ6mm – Φ80mm(맞춤형)
구멍 위치 공차	≤±0.2mm
구멍 가장자리 처리	디버링, 모따기(맞춤형)
두께 공차	±0.2mm – ±0.5mm (두께 범위에 따라 다름)
표면상태	오리지널 밀 마감, 오일 처리, 도색, 아연 도금(맞춤형)

(3) 화학성분(중량%)

재료	C	시	망	P	S
Q235B / A36	≤0.20	≤0.35	0.30-0.65	≤0.045	≤0.045
Q355B / S355JR	≤0.24	≤0.55	1.00-1.60	≤0.035	≤0.035

(4) 기계적 성질

재료	인장강도(MPa)	항복강도(MPa)	신장률(%)
Q235B	375-500	≥235	≥26
Q355B	470-630	≥355	≥21
A36	400-550	≥250	≥20

핵심 장점

·CNC 정밀 드릴링, 높은 일치 정확도: 프로그래밍된 수치 제어 드릴링은 안정적인 구멍 위치 정밀도, 100% 일회성 조립 일치를 보장하고 재작업 손실을 방지합니다.

설치 준비 완료, 종합 비용 절감: 2차 드릴링 공정을 제거하고 인건비, 장비 및 시간 비용을 절약하고 프로젝트 또는 생산 주기를 효과적으로 단축합니다.

디버링된 구멍 가장자리, 안전하고 신뢰할 수 있음: 표준화된 디버링 및 모따기 처리, 버 또는 미세 균열 없음, 조립 안전 및 패스너 손상 없음.

모재 성능에 대한 손상 없음: 고급 드릴링 공정은 강철 기판의 기계적 특성에 영향을 주지 않고 원래의 강도와 인성을 유지합니다.

맞춤형 솔루션, 빠른 배치 납품: 대규모 생산 능력으로 도면에 따른 맞춤형 처리를 지원하여 대량 주문의 안정적인 납품을 보장합니다.

적합

· 철구조물 작업장 및 경기장용 매립형 베이스 플레이트, 앵커 연결 플레이트

· 중기계 장비용 베이스 플레이트, 프레임 고정 플레이트 및 연결 가스켓

· 시립 가드레일, 가로등 기둥 및 광고판 지지대용 베이스 고정판

· 보관 선반 및 물류 장비를 위한 베이스 지지대 및 연결 부품

· 교량 및 터널 엔지니어링을 위한 내장 커넥터 및 강화 강판

· 태양광 지지대 및 전력 설비용 기초 고정판

왜 천진 순천을 선택해야 합니까?

조립 효율성을 향상시키고 처리 비용을 절감할 수 있는 신뢰할 수 있는 사전 드릴링 탄소강판 공급업체를 찾고 계십니까? 실제 엔지니어링 및 제조 프로젝트를 통해 검증된 제품, 12년의 수출 경험을 갖춘 중국 전문 철강 공장에서 제조한 천진 순천 공업(Tianjin Shunchen Industrial)을 선택하십시오.

우리는 2,000톤의 표준 블랭크 플레이트 재고를 유지하여 3~7일 이내에 빠른 맞춤형 드릴링 및 배송을 지원합니다. 당사의 전문 기술 팀은 귀하의 도면에 따라 재료 등급, 플레이트 크기 및 구멍 구성에 대한 맞춤형 솔루션을 제공할 수 있습니다. 우리는 공장 직접 판매 모델을 고수하여 경쟁력 있는 가격과 안정적인 배치 품질을 보장합니다. 무료 견적과 샘플을 받으려면 지금 문의하세요!
