직각 사각 튜브

Shunchen favtory는 직각 사각 튜브 분야에서 확실한 이점을 가지고 있습니다. . 제품의 내부 각도 반경은 0.3mm 이하이고 크기 공차는 업계 표준을 훨씬 초과하는 ±0.1mm로 정확합니다. 다양한 재료를 생산할 수 있으며 굽힘 강도는 15%-20% 증가하고 중량은 12%-30% 감소합니다. 레이저-아크 하이브리드 용접 기술을 사용하여 용접 변형이 70% 감소하고 피로 수명이 200만 사이클을 초과합니다. 전체 사양 맞춤화, 디지털 유연한 생산, 빠른 배송, 엄격한 품질 관리를 지원하여 여러 분야의 요구를 충족할 수 있습니다.

    내각반경 R≤0.3mm, 사이즈 공차 ±0.1mm 이내로 제작되었습니다. 완벽한 조립과 탁월한 하중 지지력이 필요한 고층 커튼월, 교량 엔지니어링, 정밀 기계에 이상적입니다.

    R ≤ 0.3mm 내부 각도 반경
    ±0.1mm 크기 공차
    15%-20% 더 높은 굽힘 강도
    12%-30% 체중 감소

    직각 사각 튜브는 정사각형 또는 직사각형 단면을 갖고 내부 각도가 정확히 90°에 접근하는(예리한 모서리 반경 R≤0.5mm) 중공 금속 프로파일로, 기존의 둥근 사각 튜브(R≥1.0mm)와는 다릅니다. 탄소강이나 스테인레스강을 이용하여 냉간 굽힘, 열간 압연, 압출 가공 등을 통해 가공됩니다. 안정적인 구조와 규칙적인 외관으로 높은 조립 정확도와 기계적 특성을 요구하는 B2B 프로젝트에 완벽하게 적합합니다. 우리의 전체 제품군을 살펴보세요특수형강맞춤형 요구 사항을 위해.

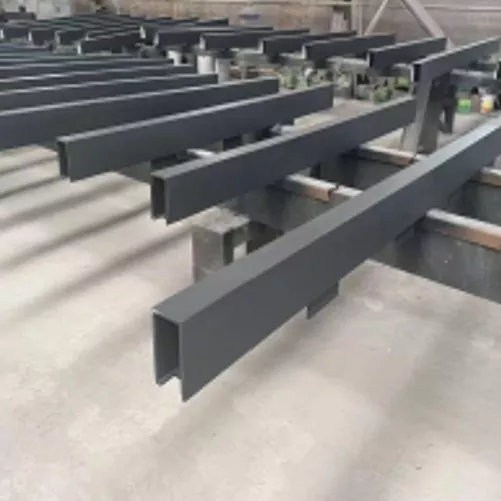

    Right-angle square tube with sharp corners for precision structures

    핵심특장점 및 검증사례

    밀리미터 수준의 정밀도

    첨단 냉간 성형 기술을 통해 내부 각도 반경은 0.3mm 이하로 압축되고 부품 접합 간격은 0.1mm 이하로 제어됩니다. 이러한 정밀도는 현장 가공 단계를 직접적으로 줄이고 조립 효율성을 30%~50% 높입니다.

    우수한 구조적 성능

    전통적인 원형 사각 튜브에 비해 날카로운 모서리 사각 튜브의 비틀림 및 굽힘 강도는 15% ~ 20% 증가합니다. 중공 구조로 12~30%의 중량 감소 효과를 달성하여 재료비를 최적화합니다.강철 구조물.

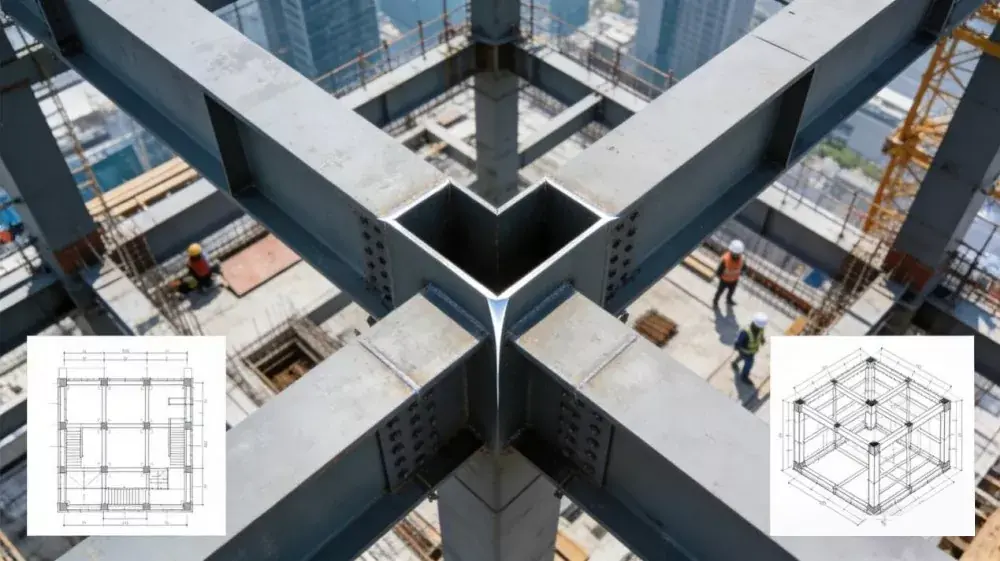

    프로젝트 사례: 심천의 500미터 슈퍼 타워

    내하중 프레임으로는 Q345FR 내화 각관을 활용하였습니다. 심리스 접합 기술을 통해 600°C에서 70%의 항복 강도 유지율을 달성했으며, 내화 코팅으로 3시간 내화 한계를 충족했습니다. 이를 통해 기존 공법 대비 내화보드 사용량을 30% 절감하고 공사 기간을 2개월 단축했습니다.

    기술 사양

    다음 매개변수는 참조 역할을 합니다. 맞춤형 크기와 등급은 엔지니어링 검토를 통해 제공됩니다.

    사양 카테고리 목 참조 매개변수 애플리케이션 노트
    섹션 크기 측면 길이 범위(사각형) 10mm × 10mm ~ 200mm × 200mm 가구/정밀 장비를 위한 작은 크기; 커튼월/교량용 대형 크기.
    변 길이 범위(직사각형) 10mm × 20mm ~ 150mm × 300mm 직사각형 단면은 선반 빔의 일방향 굽힘 저항에 중점을 둡니다.
    내각 반경(R) 기존 ≤0.5mm; 고정밀 ≤0.3mm 엄격한 정밀 조립 요구 사항을 충족합니다.
    크기 공차 보통 ±0.5mm; 정밀도 ±0.1mm 자동화 장비 및 초고층 커튼월용.
    벽 두께 기존 두께 0.8mm ~ 12mm 경량 구조를 위한 얇은 벽, 하중 지지를 위한 두꺼운 벽.
    맞춤형 두께 최소 0.3mm, 최대 15mm 트림용으로는 매우 얇고, 브릿지 보강재용으로는 매우 두껍습니다.
    두께 공차 ≤2mm: ±0.05~0.1mm; 2~6mm: ±0.1~0.2mm; >6mm: ±0.2~0.3mm 구조적 응력 분포 안정성을 보장합니다.
    재료 특성 탄소강 시리즈 Q235B, Q345B, Q690 고강도강 Q690 항복 강도 ≥690MPa, 고하중 및 경량화에 적합합니다.
    특수강 시리즈 Q345FR 내화물강 600°C에서 70% 항복 강도, 3시간 내화성.
    합금 시리즈 304/316 스테인레스 스틸, 6061 알루미늄 합금 부식 방지를 위한 스테인레스, 경량 실외 사용을 위한 알루미늄.
    기술적인 매개변수 성형 공정 냉간성형 + 국부열처리 응력 집중을 줄이고 안정성을 향상시킵니다.
    용접 기술 레이저 아크 하이브리드 용접 용접 폭 2mm, 변형 70% 감소, 피로 수명 >2백만 주기.
    표면 처리 용융 아연 도금, 탄화불소 스프레이, 아노다이징 부식을 위한 아연, 기후를 위한 탄화플루오르, 알루미늄을 위한 아노다이징.
    기계적 성질 굴곡강도 동일 스펙의 원형 사각파이프 대비 15%~20% 높음 보다 균일한 응력 분포.
    체중 감량 비율 12%~30% 초고층 건물 및 교량과 같은 경량 요구 사항에 적응합니다.
    내후성 아연 코팅 ≥80μm; 탄화불소 염수 분무 저항 ≥1000h 장기간의 실외 사용 시나리오에 적합합니다.

    맞춤화 및 적용 시나리오

    사용자 정의 기능은 애플리케이션 경계를 확장합니다. 고강도 강철부터 알루미늄 합금까지, 레이저 용접부터 탄화플루오르 스프레이까지 유연한 조합으로 다양한 B2B 요구 사항을 충족합니다. 예를 들어, 6061 알루미늄 합금 사각 튜브는 자동차 용접 로봇의 베이스로 사용되며 ±0.1° 각도 오차 제어를 통해 정확한 가이드 레일 설치를 달성합니다.

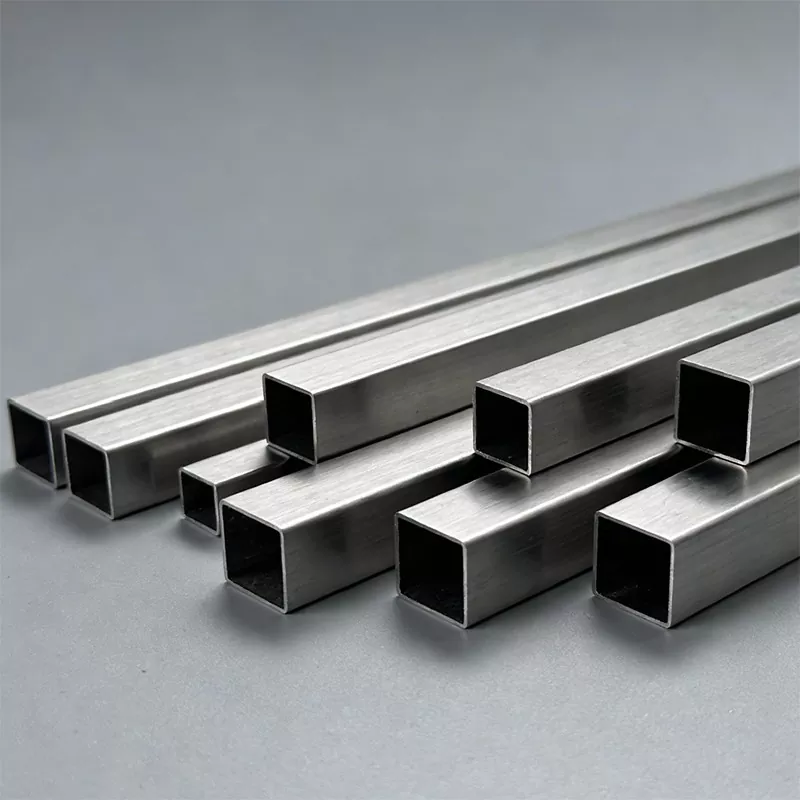

    Custom right-angle square tube for precision machinery

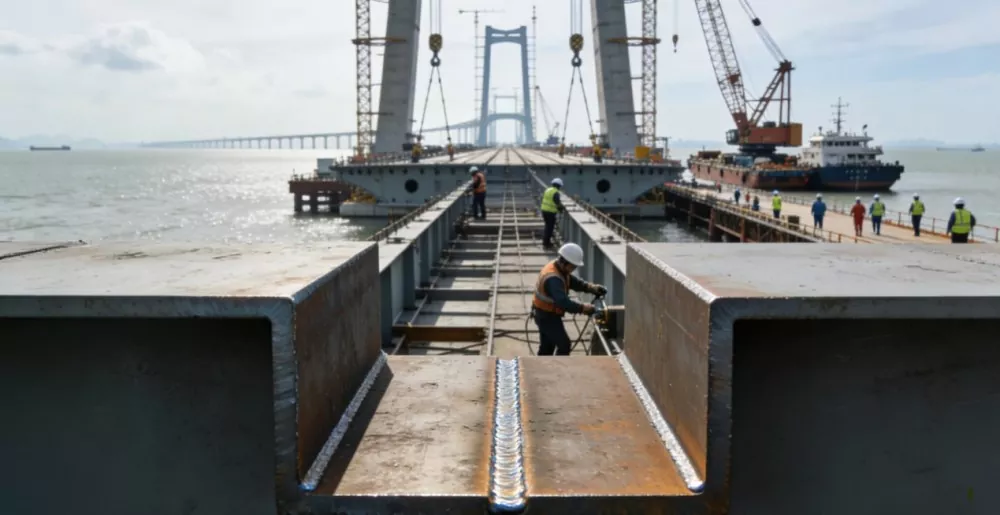

    심중찬넬 강박스거더의 보강재에 Q690 고강도 사각관을 적용한 후 단층중량을 1200톤 감소시켰습니다. 레이저-아크 하이브리드 용접 공정의 피로 수명은 기존 방법보다 50% 높은 200만 주기를 초과합니다. 이 소재는 초고층 건물, 교량 엔지니어링, 정밀 기계 분야에서 그 기술적 가치를 지속적으로 입증하고 있습니다.

    Right-angle square tube applications in high-rise building construction

    Shunchen 산업을 선택하는 이유는 무엇입니까?

    Shunchen Industry는 직각 사각 튜브 분야에서 기존 산업 표준보다 뛰어난 핵심 성능과 처리 정확도로 상당한 이점을 갖고 있습니다. 내부 각도 반경은 0.3mm 이하이고 크기 공차는 ±0.1mm 이내로 제어됩니다.

    우리는 Q690 고장력강과 Q345FR 내화강을 포함한 풍부한 재료 선택을 제공합니다. 일반 제품에 비해 굽힘 강도는 15~20% 증가하고 무게는 12~30% 감소합니다. 우리는 지원합니다전체 사양 맞춤화디지털 유연한 생산 모드에 의존합니다. 신속한 배송, 엄격한 품질 관리, 완벽한 검사 문서화를 보장합니다.대량 주문. 우리는공장 직거래최고를 보장하기 위해B2B 견적.

    자주 묻는 질문

    1. 직각 사각관과 표준 사각관의 차이점은 무엇입니까?

    직각 사각 튜브는 내부 각도 반경(R)이 0.5mm 이하이고 고정밀 모델의 경우 0.3mm 이하입니다. 이는 일반적으로 둥근 모서리 반경이 R≥1.0mm인 기존 사각형 튜브보다 훨씬 더 날카롭습니다. 이 더 날카로운 모서리는 매끄럽고 틈 없는 접합(간격 ≤0.1mm)을 가능하게 하여 고정밀 건축 및 기계 응용 분야에 이상적입니다.

    2. 대량 주문이 가능한 재질과 강종은 무엇입니까?

    탄소강 시리즈(Q235B, Q345B, Q690 고강도), 특수 내화강(Q345FR), 스테인레스강(304/316), 알루미늄 합금(6061)을 공급합니다. Q690은 무게 감소가 필요한 고하중 시나리오에 적극 권장되는 반면, 304/316 스테인리스 스틸은 부식성 환경에 이상적입니다.

    3. 레이저-아크 하이브리드 용접은 제품에 어떤 이점을 제공합니까?

    당사의 직각 사각형 튜브는 고급 레이저-아크 하이브리드 용접을 활용합니다. 이 기술은 용접 폭을 약 2mm로 좁히고 용접 변형을 70% 줄이며 피로 수명을 200만 사이클 이상으로 늘립니다. 이는 특히 교량 엔지니어링과 같은 동적 하중 환경에서 뛰어난 구조적 무결성을 보장합니다.

    4. 맞춤형 표면 처리를 제공할 수 있나요?

    예. 우리는 용융 아연 도금(우수한 부식 방지 성능을 위해), 탄화불소 스프레이(UV 및 내후성을 위해) 및 양극 산화 처리(특히 알루미늄 합금 모델용)를 제공합니다. 선택은 실외 노출 조건과 미적 요구 사항에 따라 달라집니다.

    5. 대규모 프로젝트 주문의 리드타임은 얼마나 됩니까?

    리드타임은 총 톤수, 재료 등급 및 특정 처리 요구 사항에 따라 달라집니다. 표준 크기의 경우 일반적으로 15~25일 정도 소요됩니다. 우리는 디지털 유연한 생산 모드를 활용하여 신속한 납품과 엄격한 품질 관리를 보장하고 대규모 건설 프로젝트의 엄격한 일정을 충족합니다.

    직각 사각 튜브 견적 요청

    필요한 치수, 재료 등급(예: Q345B, Q690), 벽 두께 및 표면 처리에 대해서는 Shunchen Industry에 문의하십시오. 우리 엔지니어링 팀은 귀하의 프로젝트를 검토하고 경쟁력 있는 공장 직접 견적을 제공할 것입니다.
