대구경 나선형 파이프

Shunchen의 대구경 나선형 파이프는 GB/T9711 및 API 5L과 같은 국내 및 국제 표준에 따라 엄격하게 제조되며 포괄적인 품질 검사 및 기술 지원을 통해 안정적이고 신뢰할 수 있는 성능을 보장합니다.

수년에 걸쳐 Shunchen은 일관된 제품 품질, 유연한 사양 맞춤화 및 효율적인 물류 시스템을 통해 수많은 엔지니어링 고객의 신뢰를 얻었습니다. 대구경 나선형 파이프를 조달하려는 경우, 나선형 용접 파이프 가격에 대해 문의하거나 신뢰할 수 있는 강관 공급업체 또는 엔지니어링 파이프 제조업체를 찾으려는 경우 Shunchen은 제품 선택 및 맞춤형 생산부터 배송까지 원스톱 서비스를 제공하여 프로젝트가 효율적이고 안전하며 안정적으로 운영되도록 돕습니다.

제품 정의

대구경 나선형 파이프(대구경 나선형 용접 파이프라고도 함)는 고품질 열간압연 스트립 강판을 핵심 원료로 만든 일종의 나선형 이음매 강관입니다. 상온에서 냉간 압출로 성형한 후 자동 이중선 양면 수중 아크 용접 공정을 사용하여 용접합니다. 코어 정의 표준은 외경 ≥ 711mm(DN700 이상의 공칭 직경에 해당)입니다. 엔지니어링 요구 사항에 따라 최대 3620mm의 외경 또는 더 큰 사양으로 맞춤 설정할 수 있습니다. 내하중성과 운반능력을 겸비한 복합형 철강제품입니다. 핵심 기능은 대량의 유체(예: 물, 석유, 가스, 하수 등)의 장거리, 안정성 높은 운송을 달성하는 것이며, 복잡한 작업 조건과 열악한 환경에 적응하는 대규모 프로젝트의 구조적 지원 구성 요소 역할도 할 수 있습니다. 독특한 나선형 구조 설계로 대구경 파이프 재료의 효율적인 생산과 안정적인 적용 분야에서 업계 격차를 메우고 다양한 인프라 및 산업 시나리오에서 널리 사용됩니다.

간단히 말해서, 대구경 나선형 파이프는 "대규모 프로젝트 운송을 위한 대형 동맥 + 구조적 지지 프레임워크"입니다. 다양한 매체를 효율적으로 운송하고 대용량 운송에 대한 수요를 충족하며 고압, 무거운 하중 및 복잡한 지질 영향을 견딜 수 있습니다. 산, 해안, 사막 등 다양한 복합 건설 환경에 적합합니다. 에너지, 수자원 보전, 도시, 인프라를 연결하는 핵심 기본 배관자재입니다.

핵심 판매 포인트

대구경 나선형 튜브는 안전성, 유연성, 경제성, 편의성 및 규정 준수 등 뛰어난 핵심 장점을 가지고 있습니다. 용접 이음새가 나선형 선을 따라 고르게 분포되고 응력이 고르게 분산됩니다. Q235B 및 X80과 같은 고품질 강철 기판과 3PE 및 FBE와 같은 부식 방지 처리가 결합되어 있습니다. 압력과 시공에 견딜 수 있고 안전성이 높으며 30년 이상 사용할 수 있습니다. 고압, 고하중, 강한 부식 등 가혹한 작업 조건에 적합합니다. 사양은 외경 711mm~3620mm, 벽 두께 6mm~60mm, 단일 파이프 길이 6m~18m까지 광범위하며 유연하게 맞춤 설정할 수 있습니다. 엔지니어링 매체, 압력 등급 및 건설 환경을 기반으로 특정 재료 및 프로세스에 맞게 매우 강력한 적응성을 제공할 수 있습니다. 압연 및 자동 수중 아크 용접 기술을 통한 연속 생산을 채택하여 높은 생산 효율성을 달성합니다. 동일한 직경의 이음매 없는 강관에 비해 가격이 20~30% 저렴하고, 설치가 간편하여 총 사업비를 대폭 절감할 수 있습니다. 파이프 소재는 인성이 뛰어나 산이나 해안과 같은 복잡한 지형에 적응할 수 있는 냉간 굽힘이 가능합니다. 표준화된 용접 인터페이스는 우수한 밀봉 성능, 높은 시공 효율성 및 낮은 난이도를 갖습니다. 전체 생산 공정은 GB/T9711 및 API 5L과 같은 국내 및 국제 표준을 따릅니다. 원자재부터 완제품까지 전체 프로세스 제어가 구현되고, 여러 테스트를 통해 품질 준수가 보장되며, 완전한 자격 인증서 및 테스트 보고서가 제공되어 다양한 핵심 프로젝트의 요구 사항을 완벽하게 충족할 수 있습니다.

기술 사양

코어는 GB/T9711-2017 "석유 및 천연가스 산업용 파이프라인 운송 강관", GB/T 3091-2015 "저압 유체 전송용 용접 강관", API 5L, SY/T5037 등의 표준을 따릅니다. 일반 사양은 다음과 같으며 필요에 따라 특수 사양을 맞춤 설정할 수 있습니다.

1. 코어 크기 사양

2. 재료 사양

3. 압력 등급

압력 계산은 GB50251 표준을 따르며 Barlow 공식을 사용합니다. t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

그 중에는:

P —— 설계 압력

D —— 파이프의 외경

S —— 재료의 항복 강도

E —— 용접계수(나선형 용접관의 경우 0.9)

적용분야 및 사례

내구성, 유연한 사양 및 높은 비용 효율성이라는 장점을 갖춘 대구경 나선형 튜브는 에너지 전송, 수자원 보존 프로젝트, 도시 건설, 인프라 프로젝트 및 산업 생산을 포함한 5가지 핵심 분야에 널리 적용됩니다. 다양한 주요 프로젝트와 복잡한 시나리오에 적합합니다. 다음은 시나리오 설명과 함께 해당 분야 및 실제 사례를 자세히 소개한 것입니다.

핵심 응용 분야

1.에너지 전달 분야(핵심 응용 시나리오)

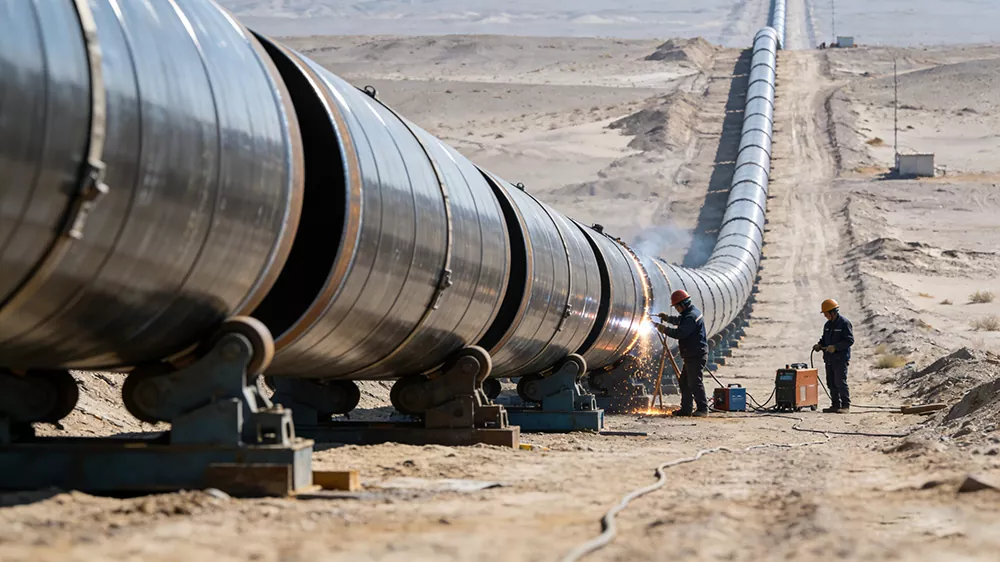

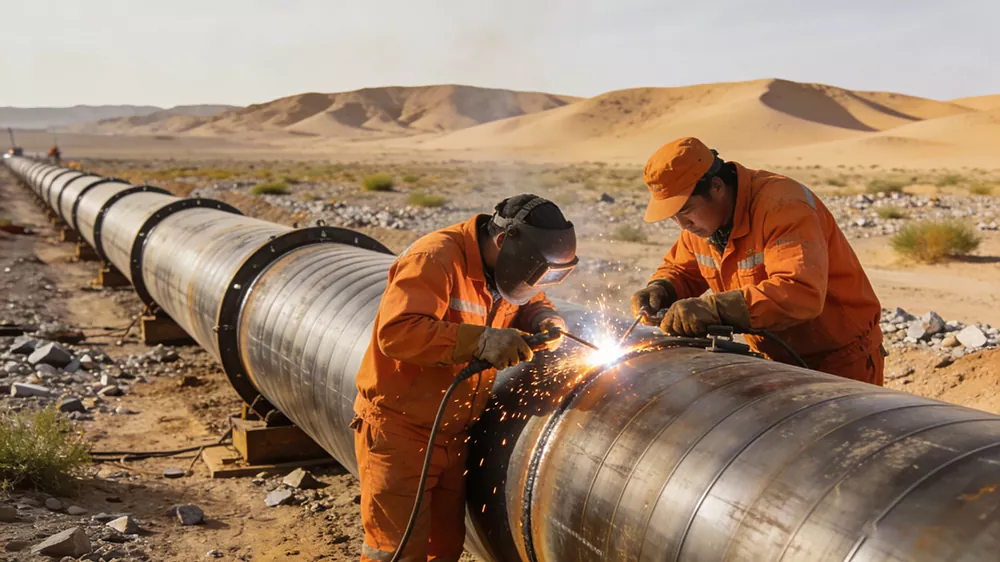

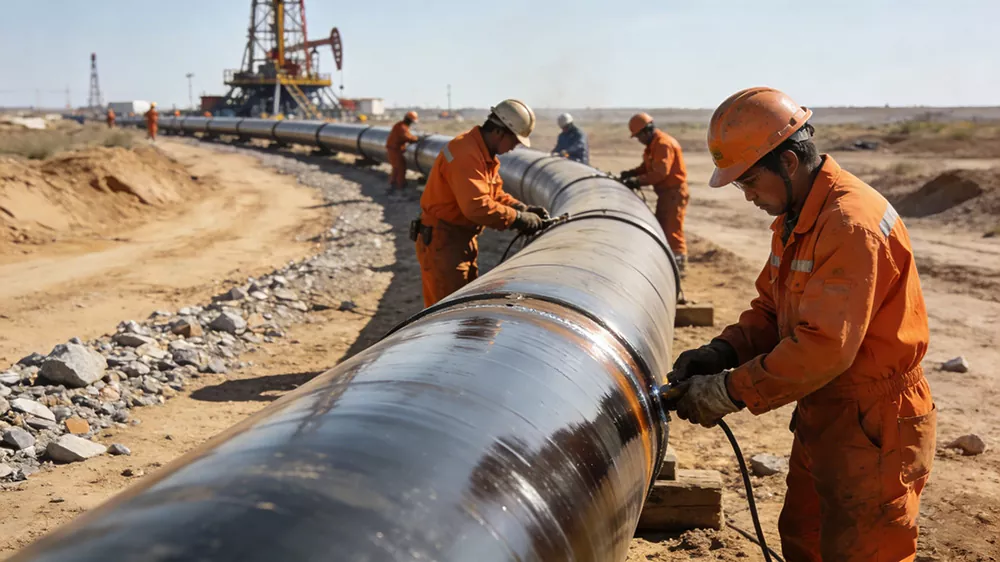

호환 매체: 원유, 천연가스, 정제유, 석탄층 메탄, 증기 등. 핵심 요구 사항은 고압, 장거리 및 누출 없는 운송입니다. 사막, 고원, 산악 등 복잡한 지형에 적합합니다. 극심한 온도차와 지질 침하 효과를 견딜 수 있습니다. 이는 에너지 전달의 "주 동맥"이며 장거리 파이프라인 건설에 널리 사용됩니다. 이는 운송 효율성을 효과적으로 향상시키고 에너지 손실을 줄이며 전체 프로젝트 비용을 낮추고 서비스 수명을 연장하며 유지 관리 투자를 줄일 수 있습니다. 장면 설명: 고비 사막의 장거리 천연가스 파이프라인 건설 현장에는 대구경 나선형 파이프가 깔끔하게 배치되어 있고 작업자가 용접 및 연결 작업을 수행하고 있습니다. 유전에서 나오는 석유를 수송하는 파이프라인 부설 현장에서 파이프 재료의 표면은 유전의 복잡한 부식 환경에 적합한 고급 부식 방지 기술을 채택하여 석유가 누출 없이 운송되도록 보장합니다.

2. 수자원보전공학 분야

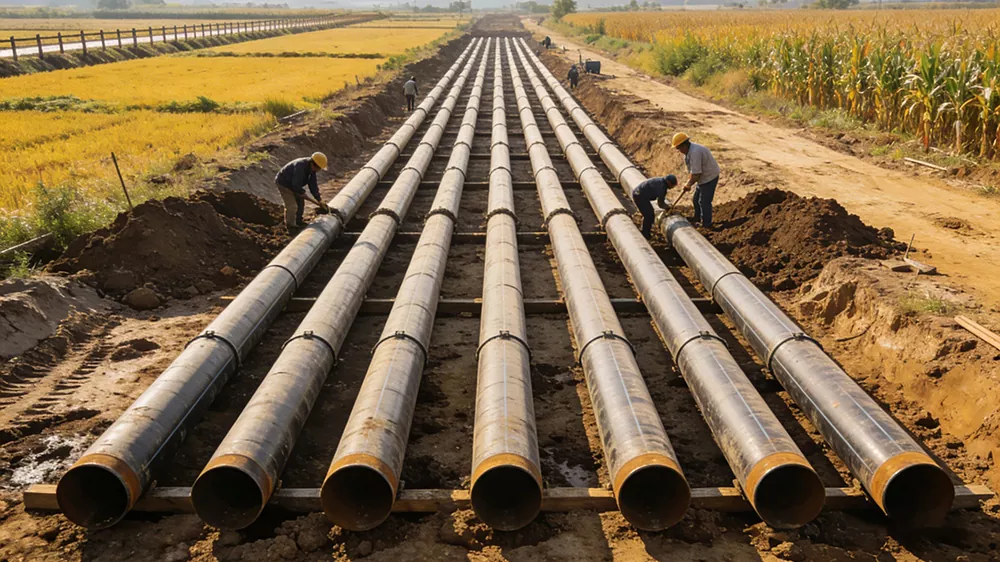

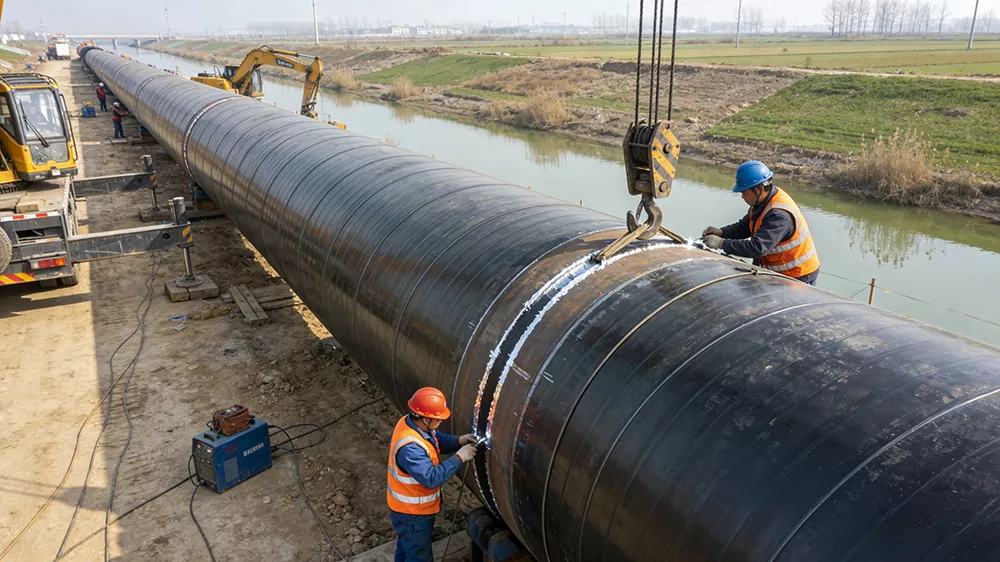

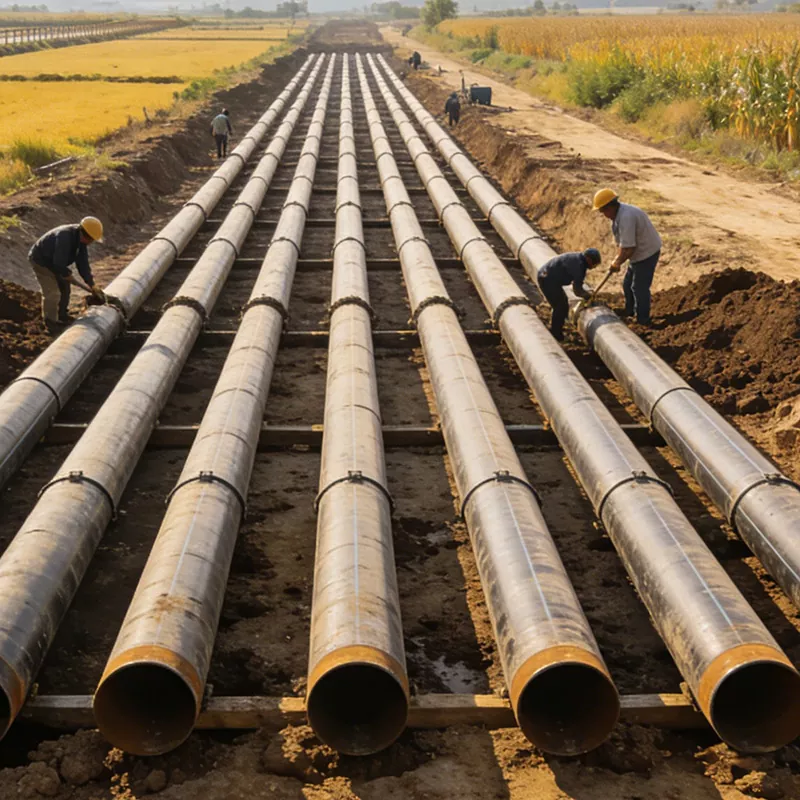

적용 가능한 시나리오: 대규모 물 전환 프로젝트, 물 이동 프로젝트, 홍수 조절 및 배수 프로젝트, 농지 관개용 주요 파이프라인, 식수용 물 공급 프로젝트, 섬 물 공급 프로젝트 등. 핵심 요구 사항은 높은 유량, 내식성 및 수압 저항입니다. 강바닥, 염해 지역 등과 같은 복잡한 환경에 적응할 수 있습니다. 물 침식 및 지질 침하를 효과적으로 방지하여 수자원의 안정적인 전송을 보장하고 물 보존 프로젝트의 안전한 운영을 보장합니다. 이들은 주요 국가 물 보존 프로젝트에서 중요한 지원 역할을 합니다. 장면 설명: Jinghai 물 전환 프로젝트 건설 현장에서는 주 파이프라인 부설에 대구경 나선형 파이프가 사용됩니다. 파이프는 강이나 농경지를 통과하며 작업자는 경계면 밀봉 처리를 수행합니다. 섬 물 공급 프로젝트 현장에서는 3PE 부식 방지 기술이 적용된 대구경 나선형 파이프를 사용하여 해수 침식을 방지하고 섬과 본토 간의 수자원 연결을 달성했습니다.

전형적인 경우

사례 1: 서부에서 동부로의 가스 전송 지선 프로젝트(에너지 운송 분야)

프로젝트 요구 사항: 사막, 산악 등 복잡한 지형에 적합한 장거리 고압 천연가스 파이프라인을 설치해야 합니다. 파이프 재료는 내압 등급이 6.3MPa 이상이어야 하고, 지층 침하 및 부식에 강해야 하며, 파이프라인이 오랫동안 누출 없이 작동할 수 있도록 신속하게 일괄 공급할 수 있어야 합니다.

제품 적용: 외경 1220mm, 벽 두께 22mm의 X80 강철 등급 대구경 나선형 파이프가 선택되었습니다. 3PE 부식 방지 공정 + 음극 보호 기술이 채택되었습니다. 총 8,000톤 이상이 공급되어 120km가 넘는 파이프라인 길이에 걸쳐 고압 운송 요구 사항을 충족했으며 용접부는 100% 자격을 갖춘 초음파 및 X선 이중 비파괴 테스트를 거쳤습니다.장면:

사례 2: Jing-Huai 물 전환 프로젝트의 주요 파이프라인 프로젝트(물 보존 공학 분야)

프로젝트 요구 사항: 대규모 맑은 물 운송을 달성하려면 하천 횡단 및 농경지 배치 시나리오에 적합한 대규모 물 전환 주 파이프라인이 필요합니다. 파이프 재료는 무독성, 내식성이어야 하며 공칭 직경이 DN2000인 큰 직경을 가져야 합니다. 인터페이스 수를 줄이고 시공 효율성을 높이려면 맞춤형 18m 표준 길이 파이프 자재가 필요합니다.

제품 적용: 외경이 2020mm이고 벽 두께가 18mm인 대구경 나선형 파이프용 Q345B 재료를 선택합니다. IPN8710 식수 등급 부식 방지 공정을 채택하여 식수의 2차 오염을 방지합니다. 강을 건너 농경지에 주 파이프라인을 설치하기 위해 총 5,000톤이 넘는 맞춤형 18m 표준 길이 파이프 자재가 제공됩니다.장면:

포장 및 배송

1. 포장기준(보호성과 편의성을 고려하여 대구경, 중량특성에 적합)

2. 납품 사양 (효율성, 안전성 및 비용을 고려하고 대구경 파이프의 운송 특성에 맞게 조정)

(1) 교통수단

(2) 적재 요구 사항

적재하기 전에 파이프 포장의 무결성과 부식 방지 코팅 상태를 확인하십시오. 손상이 없는지 확인한 후 파이프를 운반 캐리어 위로 부드럽게 들어 올리십시오. 고정에는 강철 와이어 로프와 고무 패드를 사용하십시오. 부식 방지 코팅 위에 강철 와이어 로프를 감는 것을 피하십시오(격리하려면 고무 패드를 사용하십시오). 이는 리프팅 및 운반 시 부식방지 코팅이 손상되는 것을 방지하고, 압착으로 인한 파이프의 변형을 방지하기 위함입니다. 파이프를 깔끔하게 배치하십시오. 동일한 사양의 파이프를 그룹화합니다. 길이와 두께별로 배열하고, 혼합 적재로 인한 충돌 손상을 방지하기 위해 별도로 배치하십시오. 이물질이 파이프에 들어가는 것을 방지하기 위해 엔드 플러그가 단단히 밀봉되어 있는지 확인하십시오.

(3) 공급주기 및 배송

(4) 운송 보증 및 애프터 서비스

운송 과정에서 실시간 추적이 이루어지며, 운송 위치와 배관 상태를 실시간으로 제공하여 운송 지연이나 배관 손상을 방지합니다. 운송 중 포장 손상, 파이프 긁힘, 변형 등이 발생할 경우 고객의 공사 진행에 영향을 미치지 않도록 신속하게 재배송 또는 현장 수리를 진행해 드립니다. 장거리 및 복잡한 도로 상황의 운송을 위해 충분한 화물 운송 보험을 가입하여 고객의 권익을 종합적으로 보호해 드립니다.

인계 및 판매 후: 인계가 완료된 후 전문적인 파이프 보관 제안(예: 야외에서 햇빛과 비에 장기간 노출 방지, 날카로운 물체에 의한 긁힘을 방지하는 부식 방지 파이프, 녹이 땅에 닿는 것을 방지하기 위해 보관 바닥을 높이는 등)이 제공되며, 나중에 설치 또는 테스트와 관련된 질문이 있는 경우 기술자가 즉시 연결하여 답변하도록 준비됩니다.

Shunchen 선택의 장점

나선형 용접 이음새에 균일한 응력 분포가 있어 내압성이 강하고 변형 및 정착에 대한 저항성이 뛰어납니다. 고압 장거리 운송 및 복잡한 지하 환경에 적합합니다. 사양이 완벽하고 파이프 직경과 벽 두께를 필요에 따라 맞춤화하여 대구경 프로젝트의 요구 사항을 충족할 수 있습니다. 양면 수중 아크 용접을 사용하여 용접 품질이 안정적이며 조밀한 용접과 우수한 밀봉 성능을 제공합니다. 품질을 보장하기 위해 전체 프로세스는 비파괴 테스트를 통해 보장됩니다. 생산 효율이 높고 재질이 견고하며 동일한 직경의 이음매 없는 파이프 및 직선 심 파이프에 비해 가격 대비 성능이 높습니다. 3PE 및 에폭시와 같은 다양한 부식 방지 처리와 결합할 수 있으며 석유 및 가스, 도시 및 화학 산업과 같은 시나리오에 적합하며 긴 사용 수명을 제공합니다. 계획 설계, 생산 맞춤화, 물류 유통, 현장 기술 지원에 이르기까지 서비스 시스템이 완벽하고 전체 프로세스를 따르며 적시에 판매 후 응답을 제공하여 프로젝트의 안정적인 운영을 안정적으로 보장합니다.

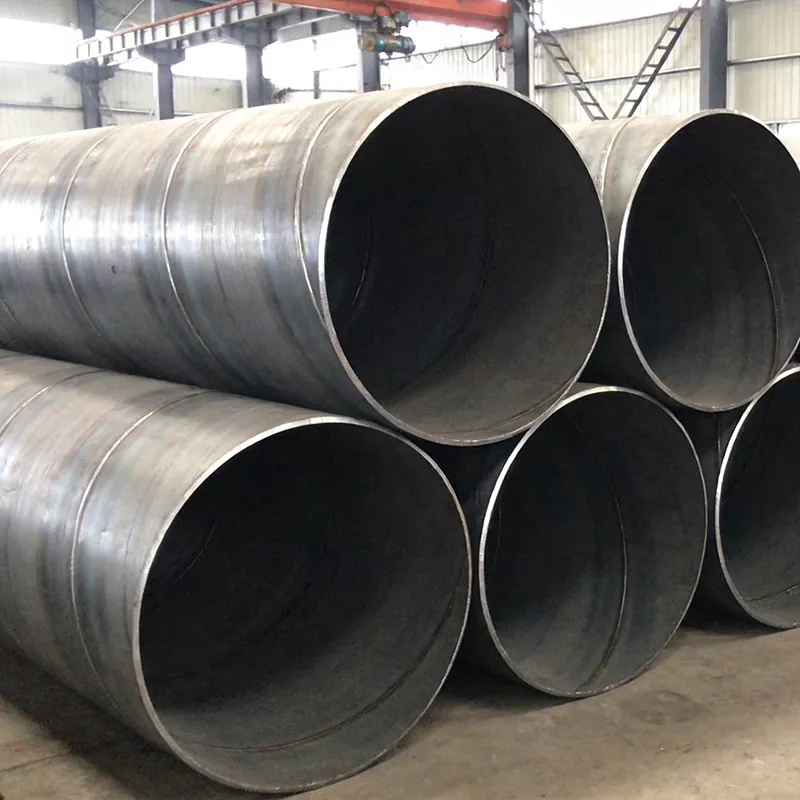

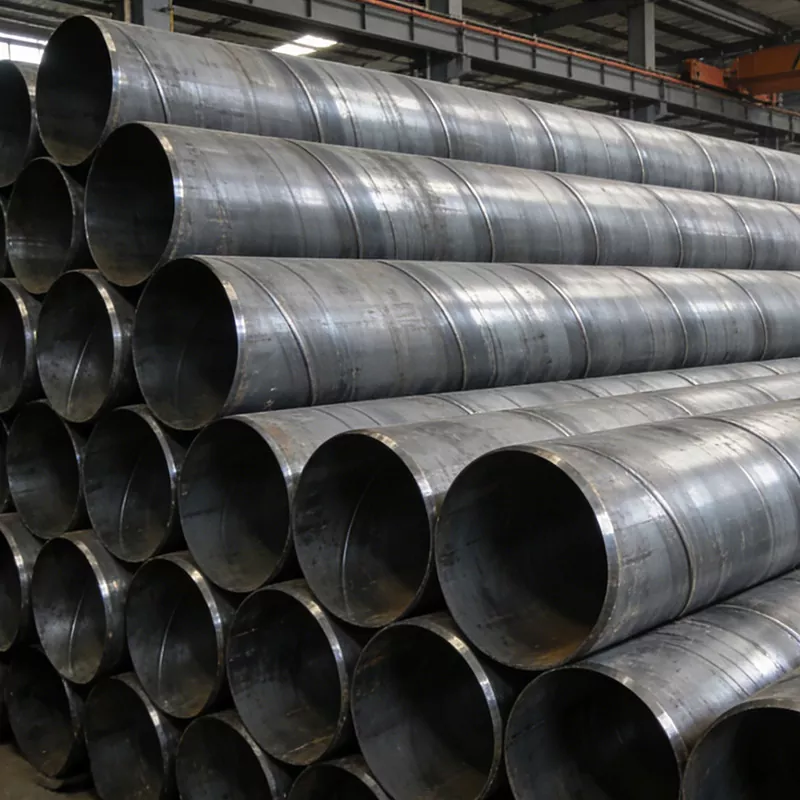

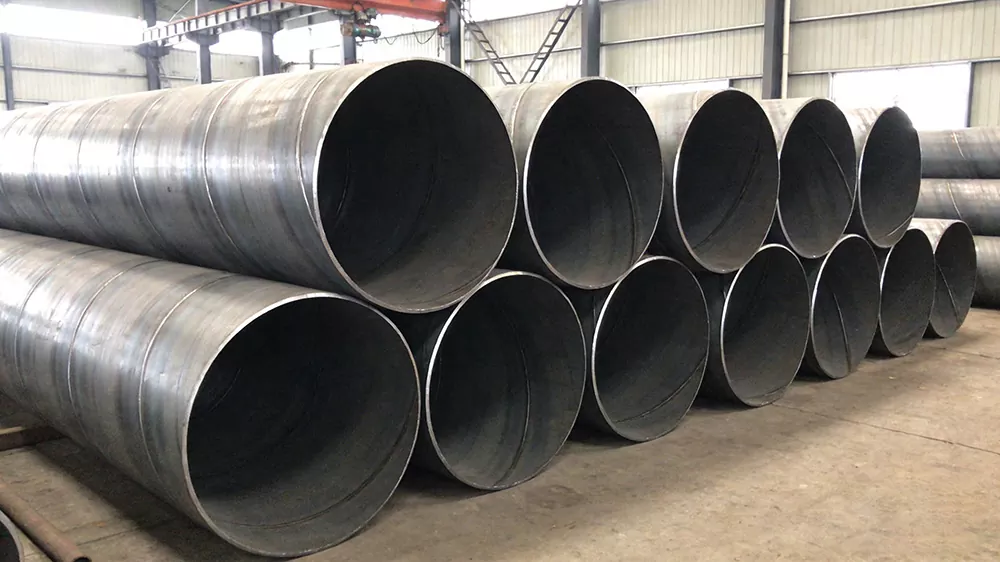

제품 일러스트:
