GB/T 9711 SSAW 강관

GB/T 9711 SSAW(SSAW 강관)는 나선형 수중 아크 용접 이음매 없는 강관이라고도 알려진 나선형 수중 아크 용접 강관의 일종입니다. Shunchen Industry는 GB/T 9711 SSAW를 전문적으로 생산하는 제조업체입니다. Shunchen Industry의 GB/T 9711 SSAW는 열간압연 강판을 기본 소재로 사용합니다. 성형 기계를 통해 파이프 블랭크를 설정된 나선형 각도에 따라 관형으로 굴린 다음 내부 및 외부 표면에 양면 수중 아크 자동 용접을 수행하여 전체 제조 공정을 완료합니다. GB/T 9711 SSAW의 주요 기능은 유체(예: 오일, 천연 가스 및 물)를 운반하고 구조적 지원(예: 건물 파일 기초 및 강철 구조물 건설)을 제공하는 것입니다. 이는 다양하고 복잡한 작업 조건에 적응할 수 있으며 대구경, 장거리 운송 응용 분야에서 기존 파이프라인 재료의 문제점을 해결할 수 있습니다.

문의 보내기

제품 설명

주요 판매 포인트

고성능 엔지니어링 파이프인 나선형 용접 파이프는 다음과 같은 핵심 장점을 가지고 있습니다. 전체 비용 대비 성능이 뛰어나고 신뢰할 수 있는 품질을 제공합니다. 더 좁은 강판을 사용하여 대구경 파이프를 생산하면 재료 활용도가 6%-8% 증가하고 동일한 압력 조건에서 벽 두께가 10%-25% 감소하여 비용이 크게 절감됩니다. 독특한 나선형 용접 설계는 더욱 균일한 응력 분포와 더 강한 압력 지지력을 보장합니다. 양면 서브머지드 아크 용접 공정과 결합하여 용접 1회성 인증률이 99.2%를 초과하여 우수한 내균열성 및 누출 방지 성능을 제공합니다. 또한 생산 공정이 유연하여 외경 219mm에서 4064mm까지 다양한 사양을 제조할 수 있어 다양한 엔지니어링 요구 사항을 충족할 수 있습니다. 또한 지속적인 고효율 생산과 신속한 맞춤형 공급을 지원합니다. 파이프는 작업 조건에 따라 전문적인 부식 방지 처리를 거쳐 강력한 내후성과 내식성을 제공합니다. 이 제품은 엄격한 여러 테스트와 국제 인증을 거쳤으며 고압, 복잡한 환경 및 대규모 장거리 엔지니어링 프로젝트에서 경제성, 적응성 및 장기 안정성에 대한 포괄적인 요구 사항을 완벽하게 충족합니다.

기술 사양

GB/T 9711 SSAW 강관의 기술 사양은 엔지니어링 요구 사항에 따라 맞춤 설정할 수 있습니다. 핵심 표준, 재료, 치수 및 테스트 요구 사항은 다음과 같으며 일반 및 특정 측면을 모두 고려하면서 주류 애플리케이션 시나리오를 포괄합니다.

범주	프로젝트	설명 / 표준 / 재질
(Ⅰ)시행기준	국내기준	GB/T 3091, GB/T 9711, SY/T 5037, SY/T 5040, GB/T 13793 등
	국제표준	API 5L(PSL1/PSL2), ASTM A53/A252, EN 10217/EN 10219, JIS G3457, IS 3589 등
(II) 핵심재료	탄소강	Q235(등급 A/B), 20# 강철; 저압 유체 운송 및 일반 구조 지원과 같은 응용 분야에 적합합니다.
	저합금 고강도강	Q345(등급 A/B/C), Q355B, API 5L Gr.B / X42 / X46 / X52 / X56 / X60 / X65 / X70, EN S235JR / S275JR / S355JR 등; 중압 및 고전압 송전, 파일링 및 산업용 고전압 애플리케이션에 적합합니다. 그중 Q355B와 X52는 강도와 경제성의 균형을 유지하면서 일반적으로 사용되는 재료입니다.

주요 치수 매개변수(사용자 정의 가능)

매개변수 이름	정상 범위	설명하다
외경(OD)	219mm - 4064mm	주류 직경 범위는 219mm-3000mm이지만 요구 사항에 따라 더 큰 직경을 맞춤 설정할 수 있습니다. 예를 들어 Chongzuo 프로젝트에서는 일반적으로 외경이 820mm인 파이프를 사용합니다.
벽 두께(WT)	3.2mm - 40mm	농업용 관개에는 일반적으로 ≥8mm 두께가 사용되는 반면, 산업용 증기 운송에는 더 두꺼운 두께가 필요합니다. 일반 운송 용도의 경우 6mm-25mm가 일반적으로 사용됩니다.
길이	3m - 48m	표준 파이프 길이는 6m에서 12m까지이며, 현장 용접 조인트를 줄이고 누출 위험을 낮추기 위해 맞춤 제작된 매우 긴 파이프를 사용할 수 있습니다.
파이프 직경 공차	0.12% 이하	타원율 ≤1%, 편향 <1/2000, 치수 정확도, 추가 교정이 필요하지 않습니다.
처리 종료	일반 모서리, 베벨 모서리, 나사산 모서리	LTC/STC/BTC/VAM 및 기타 연결 방법과 함께 사용하여 다양한 건설 요구 사항에 적응하고 현장 설치 및 접합을 용이하게 할 수 있습니다.
표면 처리	흑관, 방청유, 부식방지 코팅	부식 방지 코팅은 다양한 부식 환경에 적합하고 서비스 수명을 연장하기 위해 맞춤화될 수 있습니다(FBE, 3PE, 콜타르 에폭시 등).

애플리케이션 도메인 및 사례

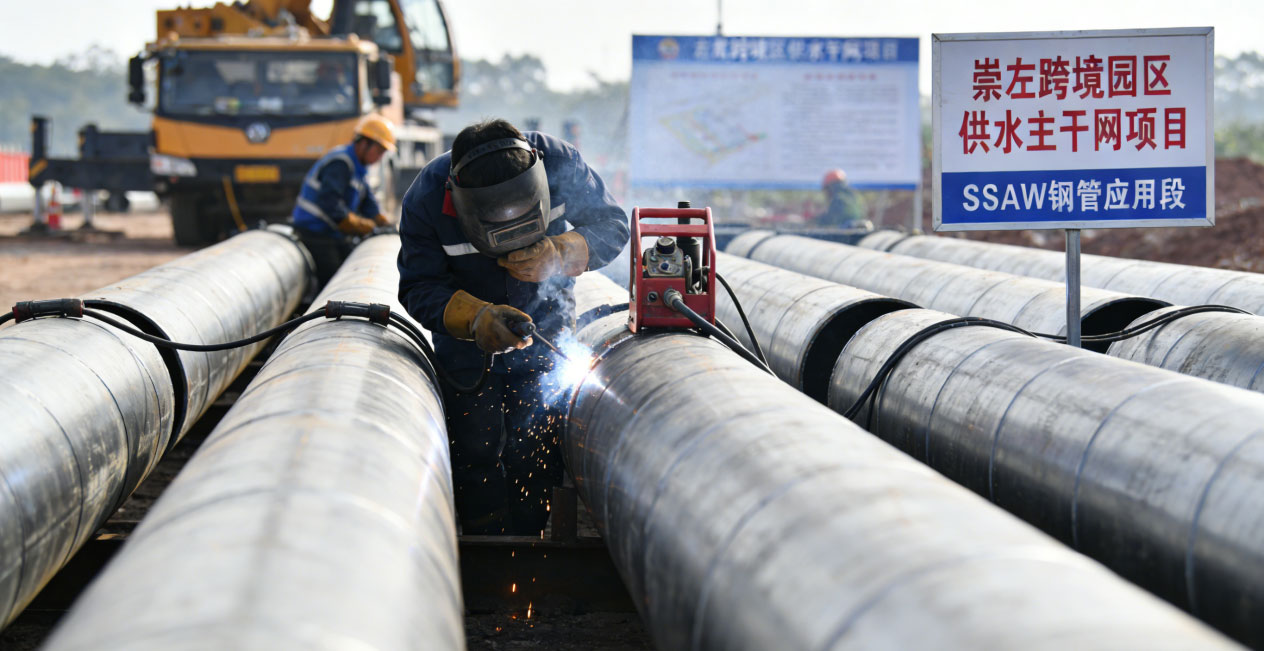

GB/T 9711 SSAW 강관은 유연한 사양, 강력한 내압력, 높은 비용 효율성을 갖추고 에너지 운송, 도시 공학, 건설 인프라, 산업 생산, 농업 관개 등 다양한 분야에서 널리 사용됩니다. 다음은 시나리오 설명과 함께 구체적인 적용 시나리오와 실제 사례입니다.(一) 적용 분야SSAW 나선형 용접 강관은 석유 및 가스 운송, 도시 상하수도, 건설 기초 말뚝 박기, 산업 생산 및 농업 관개와 같은 다양한 분야에서 널리 사용됩니다. 석유 및 가스 운송 분야에서 육상 및 해상의 원유, 천연가스 및 정제 송유관 프로젝트의 장거리, 고압 및 복잡한 지질 조건에 적합합니다. 맞춤형 부식 방지 및 저온 처리를 제공하여 극한 환경에서도 안전하고 안정적인 작동을 보장합니다. 도시 급수 및 배수 분야에서는 대구경, 중저압 급수, 하수 및 빗물 파이프라인과 호환되어 도시 도로, 강 및 복잡한 조건에 대한 부설 요구 사항을 충족하여 건설 비용과 주기를 효과적으로 줄입니다. 건설 및 파일링 분야에서는 엔지니어링 프로젝트의 교량, 고층 건물 및 부두의 기초 파일 및 강철 구조물 지지대로 사용됩니다. Q355B, X42 등 고강도 저합금강을 사용하여 베어링, 내충격성, 내침하성이 우수합니다. 산업 생산 분야에서는 증기, 온수, 화학 매체 운송, 보일러 굴뚝 및 파이프라인 지원 장비로 사용할 수 있습니다. 고온, 고압, 부식성 작업 조건에 적응하기 위해 맞춤형 부식 방지 및 절연 코팅을 적용할 수 있습니다. 농업 관개 분야에서는 농경지, 과수원, 목초지의 주요 파이프라인으로 사용되며 우수한 내식성, 노화 방지 특성 및 낮은 유지 관리 비용으로 옥외 복합 환경에서 장기적으로 안정적이고 효율적인 물 운송을 가능하게 합니다.(두)(II) 실제 엔지니어링 사례 사례 1: Chongzuo 국경 간 산업 단지의 주요 물 공급 네트워크 프로젝트

프로젝트 요구 사항: 국경을 넘는 산업 단지에 대한 물 공급은 붉은 토양 구릉의 복잡한 배치 조건에 맞게 조정되어야 합니다. 요구 사항은 파이프 재료가 누출 방지, 부식 방지, 비용 및 공급 주기의 균형을 유지하여 원래 계획된 직선 솔기 강관을 대체하는 것입니다.

선택 사양: SSAW 강관, 외경 820mm, 벽 두께 10mm, 재질 Q355B, 표면은 융합 결합 에폭시 분말(FBE) 내부 부식 방지 + 폴리프로필렌 접착 테이프 외부 보호 시스템을 채택합니다.

사용 규모: 누적 공급량 2,800미터 이상, 모두 산업 단지의 주요 물 공급 네트워크에 사용되며 국경을 넘는 단지 전체와 주변 지원 지역을 포괄합니다.

프로젝트 피드백: 건설이 편리하고 언덕의 부설 요구 사항에 적합하며 지금까지 누출이나 부식 현상이 없어 건설 비용과 주기가 크게 줄어들고 중압 시립 파이프라인에서 SSAW 강관의 적용 가능성과 신뢰성이 검증되었습니다.

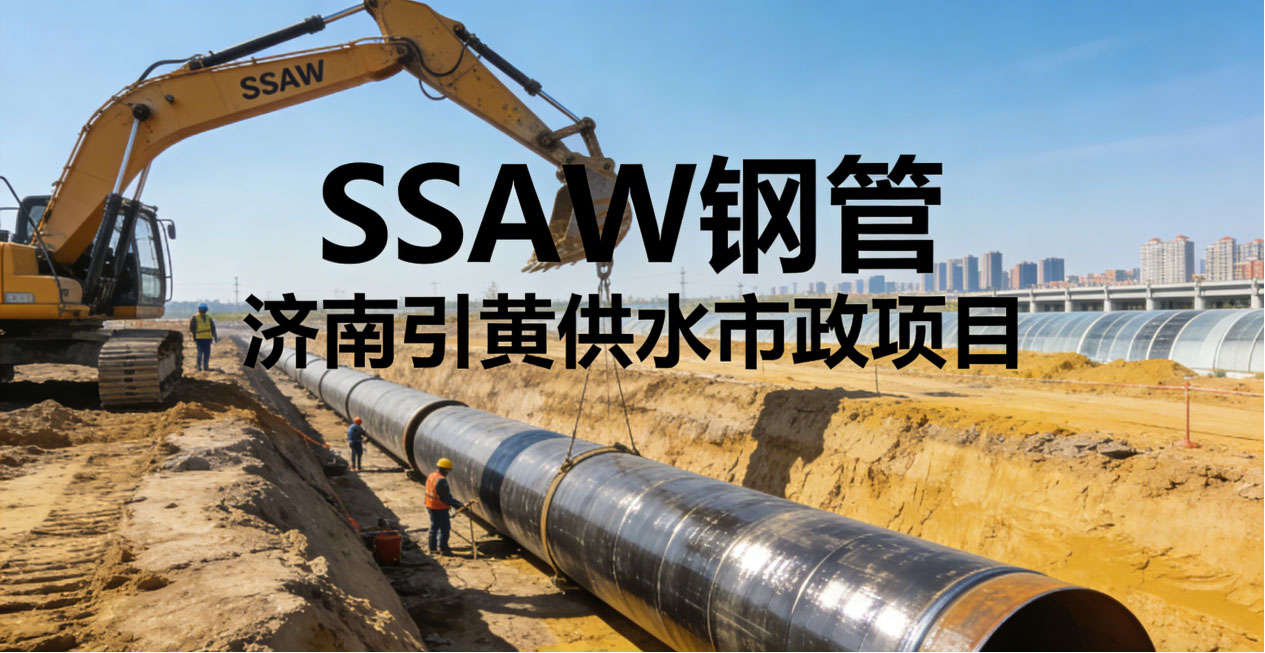

사례 2: 지난 "황하수 공급" 시립 프로젝트

프로젝트 요구 사항: 황하에서 동부 신지구로 물을 운반하는 도시 황하 물 공급을 위한 주요 파이프라인. 파이프라인은 직경이 크고 중저압 운송이 가능해야 하며 파이프 재료 치수가 정확하고 내식성이 있어야 하며 도시 도로 밑에 설치하는 데 적합해야 합니다.

선택 사양: SSAW 강관, 외경 2020mm(DN2000), 벽 두께 14mm, 재질 Q235B, 부식 방지 및 녹 방지를 위해 표면 처리;

사용 규모: 총 길이 32킬로미터, 지난시 동부 신구 여러 지역에 걸쳐 주요 물 공급 업무를 담당합니다.

프로젝트 피드백: 파이프 재료 치수가 정확하고 현장 용접 효율이 높으며 누수 문제가 없으며 도시 도시 건설 시나리오에 적합하여 신지구의 주민과 기업에 안정적인 물 공급을 보장하며 비용 성능이 기존 파이프 재료보다 훨씬 우수합니다.

포장 및 배송

GB/T 9711 SSAW 강관의 포장 및 배송은 제품 보호, 운송 편의성 및 비용 관리를 고려하여 업계 표준을 엄격히 준수합니다. 파이프 사양, 운송 거리, 고객 요구 사항을 기반으로 맞춤형 포장 계획을 세워 제품이 현장에 그대로 배송되도록 합니다. 구체적인 요구사항은 다음과 같습니다.

(1) 포장 표준 (사양에 따라 맞춤화, 손상 방지 및 방청 기능 포함)

범주	사양 범위	포장 방법 및 지침
작은 사이즈	외경 ≤ 500mm, 길이 ≤ 12m	육각형 묶음 포장이 사용되며, 각 묶음의 무게는 2000kg을 넘지 않습니다. 운송 중 느슨해짐이나 충돌을 방지하기 위해 여러 개의 강철 스트랩을 사용하여 번들을 고정합니다. 강관의 양쪽 끝부분에는 플라스틱 플러그나 보호캡을 설치하여 이물질이나 습기가 관 안으로 들어가는 것을 방지합니다. 표면은 방수 종이, PVC 튜브 또는 삼베로 감싸고 강철 끈으로 강화됩니다. 쉽게 계산하고 승인할 수 있도록 제품 이름, 사양, 재료, 길이, 배치 번호 및 제조업체 정보를 나타내는 두 개의 식별 라벨이 각 번들에 부착되어 있습니다.
대판	외경 > 500mm, 길이 > 12m	대량 포장(표면 손상을 방지하기 위해 묶음으로 묶음 해제) 두꺼운 플라스틱 플러그 또는 금속 보호 슬리브가 강철 파이프의 양쪽 끝에 설치되어 충돌 변형 및 긁힘을 방지하기 위해 파이프 가장자리를 보호하는 데 특별한주의를 기울입니다. 표면은 방청유로 코팅되거나 부식 방지 필름으로 포장되어 있으며 장기간 옥외 보관을 위해 추가 방수 타포린을 사용하여 햇빛과 비로 인한 녹을 방지합니다. 각 강관에는 현장에서 쉽게 식별할 수 있도록 사양, 재료, 배치 번호 등 주요 정보가 명확하게 표시되어 있습니다.
특별 요구 사항	사용자 정의 요구 사항	수출 주문의 경우 국제 운송 표준을 충족하기 위해 훈증 포장 및 방수 포장이 가능합니다. 3PE, FBE 등 특수 부식방지 코팅이 된 배관의 경우 포장 시 코팅의 긁힘이나 손상을 방지하기 위해 보호필름을 추가로 부착합니다. 고객 요구 사항에 따라 특정 표시, 로고 또는 경고 라벨(예: "방습" 또는 "충돌 방지")을 포장에 추가할 수 있습니다.

(II) 배송 관련 지침

프로젝트	콘텐츠 설명
운송 방법	주문량과 운송 거리에 따라 유연한 옵션을 사용할 수 있습니다. 단거리(500km 이하)의 경우 파이프가 안전하게 고정되도록 평상형 트럭을 사용합니다. 장거리(>500km)의 경우 전용 물류 라인, 컨테이너 운송(소형) 또는 대형 운송 차량(대형)이 사용되며 심각한 충격과 전복을 방지하기 위해 완전한 강화 및 보호 기능을 갖추고 있습니다. 수출 주문의 경우 국제 운송 표준에 따라 해상 화물 또는 복합 운송을 이용하며, 전 과정에서 물류 상태를 모니터링하기 위해 전담 인력을 배치합니다.
배달 시간	표준 사양(외경 219~3000mm, 벽 두께 6~25mm)은 재고가 충분하며 주문 확인 후 영업일 기준 3~7일 이내에 배송됩니다. 맞춤형 사양(특수 직경, 벽 두께, 재료 또는 부식 방지 처리)의 배송 주기는 15~30일입니다. 긴급 주문은 우선 생산을 위해 조정될 수 있으며 프로젝트 진행을 보장하기 위해 영업일 기준 10일 이내에 배송될 수 있습니다.
상품 재고 및 인수	배송 전 각 품목의 사양, 재질, 수량, 포장 무결성을 확인하고 고객 확인을 위해 실제 제품 및 포장 사진을 촬영합니다. 배송에는 제품 인증서, 테스트 보고서(예: EN 10204 / 3.1B), 납품서 및 재료 인증서와 같은 완전한 문서가 함께 제공됩니다. 고객이 수령 후 파손, 부족, 사양 미준수 등을 발견한 경우, 당사는 24시간 이내에 답변하고 정보를 확인한 후 즉시 재발행, 교체 또는 보상 협상을 해드립니다.
특별 운송 지침	초대형 및 초대형 직경 파이프(길이 > 20m, 외경 > 3000mm)의 경우 운송 경로를 사전에 계획하고 대형 운송 절차를 처리하며 전문 호위 차량을 배치해야 합니다. 겨울과 장마철에는 방수 및 부동액 대책을 강화해야 한다. 도서산간 지역의 경우 가까운 물류센터와 조율하여 배송이 가능합니다. 공사현장까지 직접 배송이 필요한 경우 사전에 출입조건을 전달드리고, 적합한 차량을 배정해드릴 수 있습니다.
판매 후 보증	부적절한 포장이나 운송으로 인해 발생한 파손에 대해서는 당사에서 책임을 지며, 무상으로 교환 또는 수리해 드립니다. 고객이 승인한 후 비인적 원인에 의한 품질 문제가 발견된 경우, 테스트 보고서와 실제 제품 사진을 제시한 후 48시간 이내에 해결 방법을 제공하여 고객의 권리를 효과적으로 보호합니다.

Shunchen GB/T 9711 GB/T 9711 SSAW 강관을 선택하면 우수한 압력 지지 강도, 최적의 응력 분포 및 유연한 사양 맞춤화와 같은 핵심 성능 이점을 얻을 수 있습니다. 양면 서브머지드 아크 용접 공정은 전체 공정 품질 관리와 결합되어 안정적인 용접 품질과 다양한 부식 방지 방식을 맞춤화할 수 있는 능력을 보장합니다. 고압 및 열악한 환경과 같은 다양한 작업 조건에 적합합니다. 동시에 이 제품은 높은 금속 활용률, 낮은 종합 비용, 맞춤형 길이 설계를 갖추고 있어 운송 및 설치 효율성이 크게 향상됩니다. 표준화된 생산 라인은 제어 가능한 납품 주기를 보장합니다. 일반 주문은 빠르게 배송될 수 있습니다. 또한 전체 프로세스 추적성, 여러 산업 표준 준수, 포괄적인 맞춤 서비스 등의 장점도 있습니다. 또한 전문적인 포장 물류와 적시 판매 후 기술 지원을 갖추고 있습니다. 생산부터 배송까지의 전체 체인에 대한 보호가 보장됩니다. 석유 및 가스 운송, 도시 상하수도, 건축 구조, 전력 및 화학 산업 등 다양한 분야의 엔지니어링 요구 사항에 적합합니다. 프로젝트가 비용을 절감하고 효율성을 높이며 안전하고 효율적으로 전달되도록 돕습니다. 다양한 엔지니어링 시나리오에 대한 비용 효율적이고 안정적인 선택입니다.
