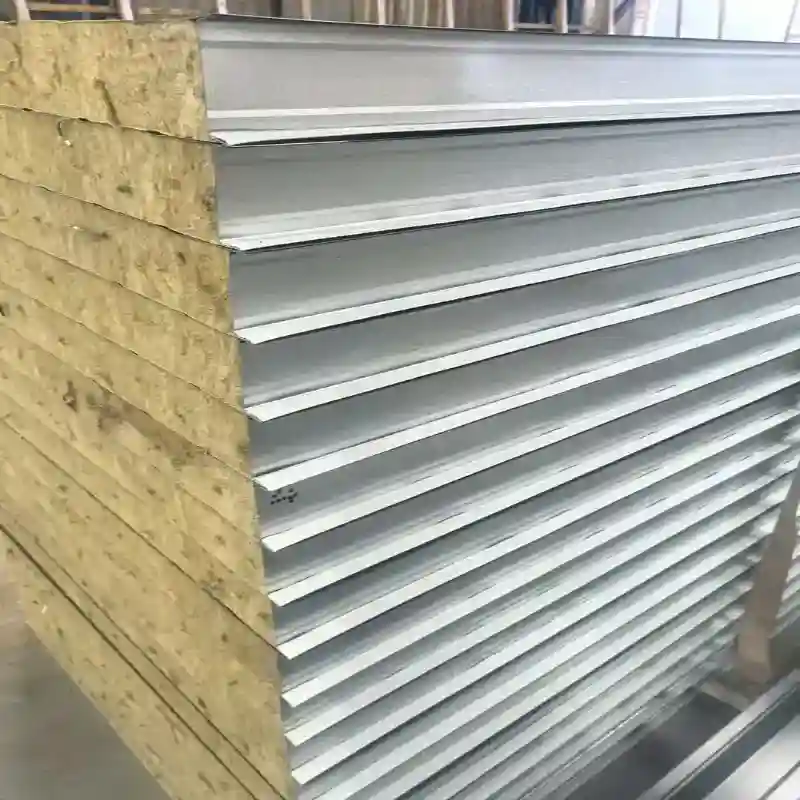

금속 복합 지붕 패널

Shunchen Metal Composite Roof Panel은 산업 공장, 창고, 냉장 보관 및 상업용 건물을 위한 통합 지붕 솔루션을 제공합니다. 내구성이 뛰어난 금속 스킨과 절연 코어(50~200mm)의 연속 적층 기능을 통해 현장의 추가 레이어를 제거하는 동시에 에너지 효율성을 극대화합니다. 450,000톤 그룹 용량을 지원하여 완벽한 맞춤형 사양과 빠른 배송을 제공합니다.

주요 특징

통합 단열재

단열된 코어는 금속 시트 사이에 둘러싸여 있어 지붕 전체에 연속적인 열 장벽을 형성합니다. PU 및 PIR 코어는 지붕을 통한 열 전달을 제한하는 것이 중요한 건물에 특히 적합합니다.

필요한 금속 복합 지붕 패널 두께는 모든 건물에 대해 하나의 고정 두께를 사용하는 대신 프로젝트의 단열 목표 및 지역 기후 조건에 따라 선택할 수 있습니다.

내후성 금속 표면

외부 금속층은 비, 햇빛, 바람 및 대기 노출에 대한 첫 번째 장벽을 제공합니다. 선택한 코팅 시스템은 강철 또는 알루미늄 기판에 보호 기능을 추가하고 눈에 띄는 지붕 마감도 결정합니다.

습한 환경, 해안 환경 또는 화학적으로 노출된 환경의 프로젝트의 경우 예상되는 부식 조건에 따라 기판 및 코팅 사양을 선택해야 합니다.

구조적 강성

접합 샌드위치 구조는 두 개의 금속 외피를 강성 또는 반강성 절연 코어와 결합합니다. 이는 단일 얇은 금속 시트보다 더 두껍고 안정적인 패널을 만듭니다.

패널 강성은 코어 유형, 패널 두께, 금속 시트 두께, 프로파일 형상, 스팬 및 고정 방법에 따라 달라집니다. 따라서 구조 지붕 설계의 경우 필요한 경간 및 하중 조건에 따라 최종 패널 구성을 선택해야 합니다.

지붕 레이어링 감소

금속 덮개와 단열재는 공장에서 제작된 하나의 구성 요소로 공급되기 때문에 지붕 시스템에는 외부 지붕 시트와 건물 내부 사이에 별도의 단열층이 필요하지 않습니다.

이 통합 구성은 설치 단계 수를 줄이고 지붕 시공 중 자재 취급을 단순화할 수 있습니다.

맞춤형 표면 모양

외부 및 내부 금속 시트는 다양한 코팅 마감재와 색상으로 공급될 수 있습니다. 이를 통해 지붕 외관을 산업 시설, 상업용 건물, 창고 및 기타 건축 요구 사항에 맞출 수 있습니다.

응용

산업 작업장 및 공장

금속 복합 지붕 패널은 완성된 금속 지붕 표면과 함께 단열이 필요한 공장 지붕에 사용됩니다. 건물의 열 및 화재 요구 사항에 따라 PU, PIR 및 암면 구성을 선택할 수 있습니다.

창고 및 물류 건물

창고에는 일관된 패널 치수와 효율적인 설치를 갖춘 넓은 지붕 면적이 필요합니다. 조립식 패널 구조는 지붕 공사가 넓은 면적을 커버해야 하는 철골 창고 및 물류 시설에 적합합니다.

냉장 보관 시설

냉장 보관 및 온도 조절 건물의 경우 단열 특성을 위해 PU 또는 PIR 코어를 선택할 수 있습니다. 패널 두께는 일반적으로 목표 실내 온도, 실외 기후, 냉동 부하 및 건물 외피 설계에 따라 결정됩니다.

상업 및 농업 건물

패널은 상업용 건물, 농업 저장 시설, 가축 건물 및 완성된 단열 지붕 인클로저가 필요한 기타 구조물에 사용할 수 있습니다.

화재에 민감한 산업용 건물

암면 코어 구성은 프로젝트에 불연성 특성을 지닌 미네랄 절연 코어가 필요한 경우에 사용할 수 있습니다. 최종 화재 분류는 전체 샌드위치패널(판넬) 구성 및 적용 가능한 테스트 표준에 따라 확인되어야 합니다.

기술적인 매개변수

제품 사양

일반적인 두께 선택

금속 복합 지붕 패널 두께는 건물 유형에 따라서만 선택하기보다는 필요한 열 성능, 화재 사양, 범위, 지역 기후 및 구조 설계에 따라 결정되어야 합니다.

적용 가능한 표준

Shunchen은 해당되는 경우 GB/T 23932-2009 및 EN 14509를 포함하여 지정된 중국 및 국제 요구 사항에 따라 패널을 제조할 수 있습니다. 화재 및 성능 테스트는 관련 ASTM 또는 기타 지역 테스트 방법을 포함하여 해당 프로젝트 사양에 따라 준비될 수 있습니다.

화재 분류 및 열 성능은 금속 스킨, 코어 재료, 두께, 조인트 및 설치 구성을 포함한 전체 패널 구성에 따라 달라지므로 생산 전에 정확한 표준 및 테스트 방법을 확인해야 합니다.

생산 및 품질 관리

지속적인 패널 생산

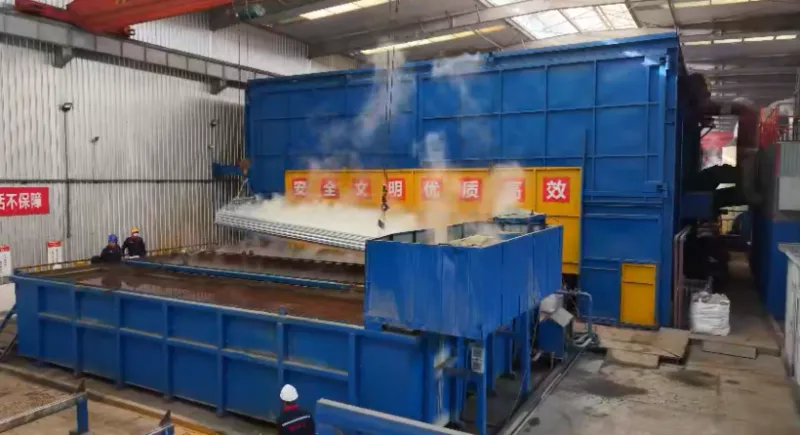

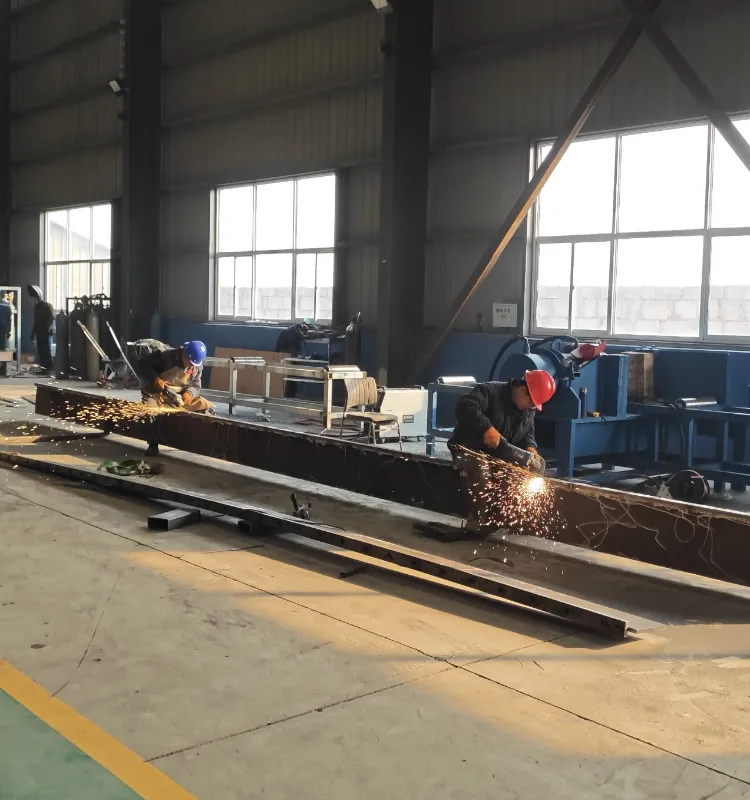

Shunchen은 자동화된 연속 복합재 생산 라인을 사용하여 금속 시트를 형성하고, 절연 코어를 준비하고, 접착 재료를 적용하고, 레이어를 통합 패널에 압착합니다.

지속적인 생산을 통해 생산 실행 전반에 걸쳐 패널 형상과 레이어 배열을 일관되게 유지합니다.

핵심 재료 검사

적층 전에 절연 코어를 필요한 재료 유형 및 사양과 비교하여 확인합니다. 밀도, 두께 및 기타 관련 특성은 선택한 코어 및 해당 검사 요구 사항에 따라 검증될 수 있습니다.

패널 치수 검사

완성된 금속 복합 지붕 패널의 두께, 너비, 길이, 프로파일 상태 및 눈에 보이는 치수 편차를 검사합니다. 검사는 완성된 패널이 승인된 생산 사양과 일치하는지 여부에 중점을 둡니다.

접착 및 표면 검사

접착된 인터페이스는 눈에 보이는 박리 및 불완전한 접착 여부를 검사합니다. 포장하기 전에 금속 표면의 긁힘, 코팅 결함, 찌그러짐, 기타 눈에 보이는 손상 여부를 확인합니다.

성능 테스트

제품 구성 및 프로젝트 요구 사항에 따라 테스트에는 열 전도성, 화재 성능, 굽힘 저항 및 기타 관련 성능 검증이 포함될 수 있습니다.

독립적인 검증이 필요한 수출 주문의 경우 합의된 검사 범위에 따라 SGS 또는 BV와 같은 조직을 통한 제3자 검사가 준비될 수 있습니다.

OEM 맞춤화

코어 및 금속 재료 선택

고객은 프로젝트 요구 사항에 따라 외부 금속 시트, 내부 금속 시트 및 절연 코어를 지정할 수 있습니다. Shunchen은 컬러 코팅 강철, 알루미늄-마그네슘-망간 합금, PU, ​​PIR, 암면 및 유리솜을 기반으로 한 조합을 공급할 수 있습니다.

패널 두께 및 너비

패널 두께는 단열 요구 사항 및 건물 설계에 따라 맞춤 설정할 수 있습니다. 지붕 레이아웃 및 설치 시스템에 맞게 유효 폭을 조정할 수도 있습니다.

맞춤형 패널 길이

패널은 고정된 길이 또는 맞춤형 길이로 생산될 수 있습니다. 원하는 길이로 절단 생산하면 광범위한 현장 절단의 필요성이 줄어들고 패널 치수를 지붕 형상과 일치시킬 수 있습니다.

표면 코팅 및 색상

고객은 코팅 유형, 표면 마감 및 색상을 지정할 수 있습니다. 다양한 노출 및 외관 요구 사항에 따라 폴리에스테르 및 탄화불소 코팅 시스템을 사용할 수 있습니다.

조립식 가공

추가 공장 처리에는 승인된 도면에 따른 개방, 가장자리 밀봉, 코너 굽힘 및 사전 드릴링이 포함될 수 있습니다. 이러한 작업은 프로젝트에서 설치를 위해 부분적으로 준비된 패널을 도착해야 하는 경우 선적 전에 완료됩니다.

설치 및 연결

지붕 레이아웃

설치하기 전에 지붕 구조의 정렬, 도리 간격, 레벨 및 하중 지지 조건을 확인해야 합니다. 금속 복합 지붕 패널 치수는 번들을 지붕 위로 들어 올리기 전에 승인된 지붕 레이아웃과 비교하여 확인해야 합니다.

패널 포지셔닝

패널은 설계된 지붕 방향을 따라 배치되고 기본 도리로 지지됩니다. 패널 조인트가 지붕 덮개의 연속성을 결정하기 때문에 올바른 정렬이 중요합니다.

공동 연결

인접한 패널은 설계된 측면 조인트 또는 오버랩 구조를 통해 연결됩니다. 패널 사이에 틈이 생기지 않도록 고정하기 전에 조인트를 완전히 맞물리고 정렬해야 합니다.

죔

패스너는 지정된 고정 영역을 통해 지지 구조물에 설치됩니다. 패스너 유형, 간격, 와셔 사양 및 고정 위치는 프로젝트 설치 도면 및 현지 풍하중 요구 사항을 따라야 합니다.

플래싱 및 밀봉

지붕 가장자리, 용마루, 계곡, 관통부 및 기타 접합부에는 적절한 후레싱 및 밀봉 처리가 필요합니다. 이러한 영역은 연속적인 지붕 표면을 방해하기 때문에 물 유입을 방지하는 데 특히 중요합니다.

설치 세부 사항은 패널 공급업체의 설치 지침과 구조 엔지니어가 승인한 지붕 설계를 따라야 합니다.

왜 순천을 선택해야 할까요?

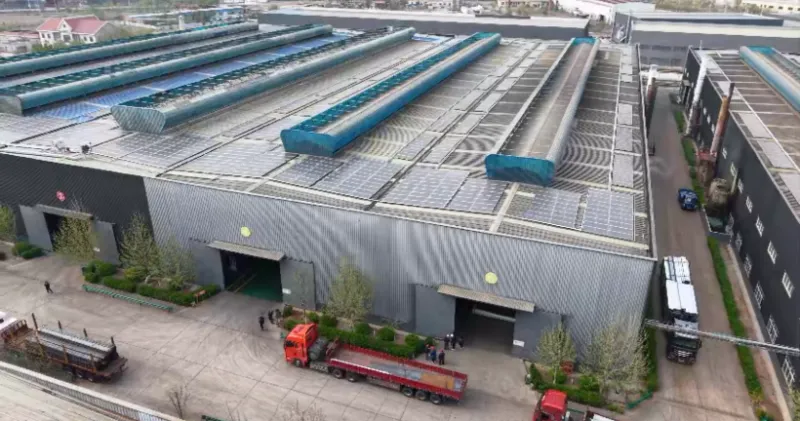

Shunchen은 철강 재료 가공, 코팅, 아연 도금, 창고 및 물류를 포괄하는 시설을 갖춘 통합 철강 가공 생산 기지에서 금속 복합 지붕 패널을 공급합니다.

이 그룹은 연간 생산 능력이 450,000톤을 초과하고 생산 및 저장 공간이 40,000제곱미터 이상입니다. 복합 지붕 패널 주문의 경우 이 제조 인프라는 동일한 공급망 내에서 원자재 소싱, 패널 생산, 맞춤형 가공, 검사, 포장 및 수출 선적을 지원합니다.

고객은 생산 전에 패널 코어, 금속 시트, 두께, 너비, 길이, 코팅, 색상 및 사전 제작 요구 사항을 지정할 수 있습니다. 주문이 생산에 들어가기 전에 제조 구성이 확인되도록 프로젝트 사양과 비교하여 기술 정보를 검토합니다.

수출 주문의 경우 Shunchen은 공장 테스트 문서, 치수 검사 기록, 자재 문서 및 필요한 경우 제3자 검사를 제공할 수 있습니다. 국제 주문의 경우 FOB 및 CIF 배송 준비가 가능합니다.

FAQ

금속 복합 지붕 패널과 단층 금속 지붕 시트의 차이점은 무엇인가요?

금속 복합 지붕 패널은 두 개의 금속 층 사이에 단열 코어를 포함하고 있으며, 단층 지붕 시트는 주로 외부 내후성 덮개를 제공합니다. 따라서 복합 구조는 하나의 조립식 구성요소에 지붕과 단열 기능을 결합합니다.

복합 지붕 패널에는 어떤 코어를 선택해야 합니까?

PU와 PIR은 단열이 주요 요구 사항인 경우 일반적으로 선택됩니다. 암면은 화재 성능과 광물 기반 단열이 중요한 프로젝트에 적합합니다. 단열 및 방음이 필요한 경우 유리솜을 고려할 수 있습니다. 최종 선택은 프로젝트의 열 및 화재 사양을 따라야 합니다.

어떤 패널 두께를 사용할 수 있습니까?

일반적인 두께에는 50, 75, 100, 150 및 200mm가 포함됩니다. 필요한 열 성능 및 프로젝트 설계에 따라 다른 두께를 논의할 수 있습니다.

패널 길이를 맞춤 설정할 수 있나요?

예. 패널은 6m, 12m 등 고정 길이로 제공되거나 지붕 레이아웃 및 운송 요구 사항에 따라 지정된 길이로 절단될 수 있습니다.

외장 색상과 코팅을 맞춤 제작할 수 있나요?

예. 폴리에스터, 플루오로카본 및 기타 특정 코팅 시스템을 공급할 수 있습니다. 사용 가능한 코팅 시스템 및 프로젝트 요구 사항에 따라 색상을 맞춤 설정할 수도 있습니다.

알루미늄-마그네슘-망간 패널을 제공할 수 있습니까?

예. 알루미늄-마그네슘-망간 합금 시트는 적합한 복합 지붕 패널 구성을 위한 금속 표면으로 사용할 수 있습니다. 지붕 디자인에 따라 기판 두께와 패널 구조를 확인해야 합니다.

배송 전에 개구부를 처리할 수 있나요?

예. 개봉, 가장자리 밀봉, 굽힘 및 사전 드릴링은 승인된 생산 도면에 따라 배열될 수 있습니다.

견적에는 어떤 정보가 필요합니까?

필요한 정보에는 일반적으로 지붕 ​​면적 또는 패널 수량, 패널 두께, 핵심 재료, 금속 시트 유형 및 두께, 유효 폭, 패널 길이, 코팅, 색상, 설치 요구 사항 및 배송 목적지가 포함됩니다. 지붕 도면은 고객이 수량 계산이나 조립식 가공을 요구할 때 유용합니다.

제3자 검사를 주선할 수 있나요?

예. SGS, BV 또는 기타 합의된 제3자 검사는 구매 계약에 명시된 검사 범위에 따라 조정될 수 있습니다.
