도시 발코니, 빌라 테라스 및 아파트 복도용으로 설계된 고강도, 내후성 지지 구조물입니다. 용융 아연 도금, 신속한 모듈식 설치 및 사용자 정의 가능한 기울기 각도가 특징입니다.
- 레벨 12 바람 저항
- ≥ 500시간 NSS 테스트
- 0-30° 조정 가능한 기울기
- 20년 이상 서비스 수명

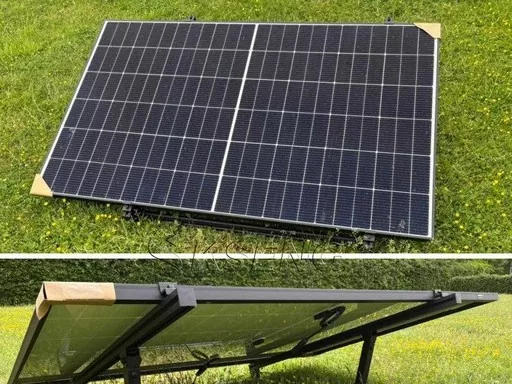

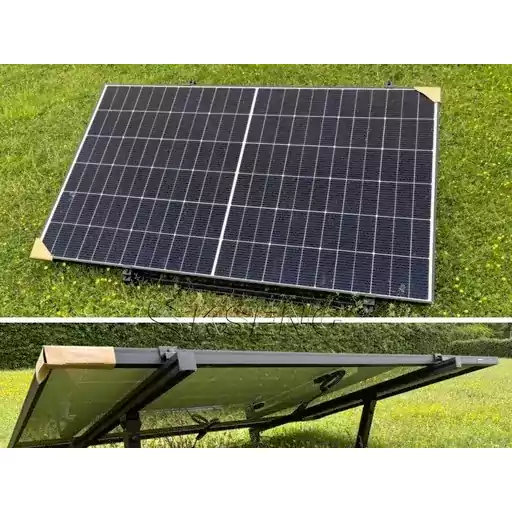

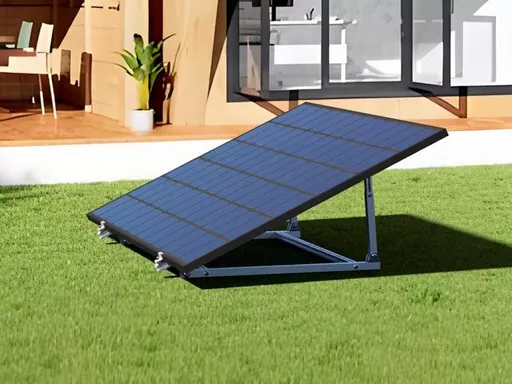

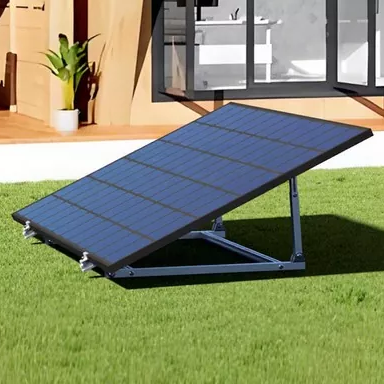

당사의 Shunchen 발코니 PV 브래킷은 발코니 분산형 태양광 발전 시스템을 위해 독립적으로 개발된 전문 지원 구성 요소입니다. 고품질의 탄소강(Q235B, Q355B)을 모재로 제작하여 CNC절단, 정밀용접, 용융아연도금 방식처리 등을 거쳐 가공됩니다. 우리의 전체 제품군을 살펴보세요광전지 지지대다른 장착 솔루션의 경우.
PV 브래킷 전문 제조업체로서 원자재 선정부터 완제품 배송까지 전 과정을 관리하고 있습니다. 브래킷 구조는 발코니 레이아웃과 PV 모듈의 무게에 따라 과학적으로 설계되었으며, 고강도 하중 지지 성능과 장기적인 부식 방지 기능을 결합했습니다.
핵심 장점
우수한 내하중성 및 내풍성
메인 빔과 대각선 버팀대는 협력하여 힘을 견디도록 설계되었습니다. 500W 이상의 단일 PV 모듈을 탑재할 수 있으며 내풍 등급은 최대 레벨 12, 적설 저항 ≥0.5kN/㎡로 심한 태풍과 눈보라 속에서도 구조적 안정성을 유지합니다.
오래 지속되는 부식 저항성
완전 자동 용융 아연 도금 공정으로 처리된 발코니 PV 브래킷의 균일한 코팅 두께는 ≥85μm입니다. 벗겨짐 없이 180° 굽힘 테스트를 통과했으며 NSS 테스트 기간은 ≥500시간으로 옥외 설치 시 20년 이상의 서비스 수명을 제공합니다.
빠르고 쉬운 설치
모듈형 설계로 배송 전 사전 조립이 가능합니다. 현장 용접이 필요하지 않습니다. 렌치로 고정을 완료할 수 있습니다. 1~2명이 2시간 안에 한 세트를 설치할 수 있어 인건비와 공사주기가 획기적으로 단축됩니다.
유연한 사용자 정의 및 호환성
다양한 발코니 레이아웃과 PV 모듈 사양에 따라 크기와 각도를 맞춤화합니다. 특정 현장 조건에 맞게 태양 에너지 수신 효율을 극대화하기 위해 0~30° 기울기 각도 조정을 지원합니다.
기술 사양
| 매개변수 카테고리 | 특정 지표 |
|---|---|
| 기본 재료 | Q235B, Q355B(맞춤형 스테인레스 스틸) |
| 생산 과정 | CNC절단 + 정밀용접 + 용융아연도금 |
| 경영진 표준 | GB/T 3323-2019(용접 품질), GB/T 13912-2020(용융 아연 도금) |
| 기계적 성질 | 정격 부하 ≥50kg/㎡; 바람 저항 등급 ≥레벨 12; 적설 저항 ≥0.5kN/㎡ |
| 브라켓 사양 | 메인 빔: 길이 1000-2000mm, 너비 80-150mm, 두께 2.0-3.0mm; 대각선 버팀대: 500-1000mm; 파이프 직경: 30-50mm |
| 아연도금 매개변수 | 코팅 두께 ≥85μm; 180° 구부린 후에도 벗겨짐이 없습니다. NSS 테스트 ≥500시간 |
| 호환 가능한 모듈 | 주류 PV 모듈(전력: 300-550W, 크기: 1600×1000mm 이내) |
| 기울기 각도 | 0-30° 수동 조정 |
| 설치 방법 | 가드레일 클램핑 / 벽 확장 볼트 (콘크리트, 철골 구조물에 적합) |
프로젝트 사례: 도시 주거 커뮤니티
우리는 새로운 커뮤니티의 주택 소유자 500명을 위해 450W PV 모듈과 쌍을 이루는 맞춤형 브래킷(메인 빔 1500×100×2.5mm, 기울기 15°)을 공급했습니다. 가드레일 클램핑 설치를 통해 발코니 구조물의 손상이 발생하지 않았으며, 설치 효율성이 50% 향상되었습니다. 1년간의 옥외검증 후에도 녹이나 변형이 없으며, 발전량이 안정적으로 유지됩니다.
왜 순천을 선택해야 할까요?
| 비교 차원 | 표준 피어 제조업체 | 순천 (우리 회사) |
|---|---|---|
| 구조 설계 | 범용 섹션 강철 접합, 안정성이 좋지 않습니다. | 독점적인 기계 설계, 메인 빔 + 대각선 버팀대 협업 베어링. |
| 부식방지 공정 | 냉간 아연 도금, 얇은 코팅, NSS 테스트는 200시간만 수행됩니다. | 완전 자동 용융 아연 도금, ≥85μm 코팅, NSS 테스트 ≥500시간. |
| 맞춤화 | 기존 크기만 사용 가능하며 주기는 10~15일입니다. | 발코니 레이아웃에 맞게 맞춤화하여 72시간 이내에 도면을 제작합니다. |
| 공급 보증 | 재고 부족, 배송 불안정. | 자체 창고, 대량 주문 시 7일 이내 배송. |
| 지원 서비스 | 제품만 제공합니다. | 설치 계획 설계, 현장 기술 안내, 24시간 판매 후 응답. |
인증 및 품질 보증
PV 브래킷 R&D에 주력하는 제조업체로서 당사는 엄격하게 품질을 관리하고 전체 체인 보증을 제공합니다. 우리는 ISO 9001 품질 관리 및 ISO 14001 환경 관리 인증을 받았습니다. 제품은 국가 기술 표준을 준수하며 SGS 제3자 기계 및 부식 방지 성능 테스트 보고서를 제공합니다.
당사의 생산 라인은 온라인 결함 감지 기능을 갖춘 전자동 CNC 절단 및 용접을 활용합니다. 아연도금 공정에서는 실시간 아연조 온도 모니터링을 사용합니다. 모든 배치는 내하중 시뮬레이션, 코팅 두께 테스트, 표면 품질 검사를 거칩니다. 우리를 확인하세요인증자세한 내용은
자주 묻는 질문
발코니 PV 브래킷의 최대 내하력은 얼마입니까?
기존 Q355B 소재 메인 빔(1500×100×2.5mm)은 정격 부하가 50kg/㎡ 이상인 단일 550W PV 모듈을 안정적으로 운반할 수 있습니다. 레벨 12 내풍성과 0.5kN/㎡ 적설하중 요구사항을 충족합니다. 우리는 귀하의 모듈 무게에 따라 전문적인 선택 조언을 제공합니다.
다양한 발코니 레이아웃에 적합한 브래킷을 선택하는 방법은 무엇입니까?
베이 발코니의 경우 가드레일 클램핑 브래킷이 선호됩니다(드릴링 필요 없음). 오목하거나 좁은 발코니의 경우 벽걸이 브래킷을 사용하면 공간이 절약됩니다. 코너 발코니의 경우 L자형 맞춤형 브래킷으로 공간을 극대화합니다. 귀하의 발코니 크기 도면을 바탕으로 최적의 계획을 제공합니다.
용융 아연 도금 대신 정전 스프레이를 제공할 수 있습니까?
예. 당사의 기본값은 우수한 내식성을 위해 용융 아연 도금(≥85μm)입니다. 또한 건물 외관에 맞게 다양한 색상을 지원하여 필요에 따라 정전 분사를 맞춤화할 수도 있습니다.
대량 주문에 대한 공장 검사 및 물류를 지원합니까?
전적으로. 100 세트 이상의 주문에 대해서는 현장 품질 승인을 위해 고객을 공장으로 환영합니다. 또한 우리는 브래킷이 귀하의 프로젝트 현장에 제 시간에 안전하게 배송될 수 있도록 독점적인 물류 조정 서비스를 제공합니다.
